راهنمای جامع ارورها و خطاهای یخچال فریزر آنتیک (Antique) + روش‌های برطرف کردن و عیب‌یابی برد
یخچال فریزرهای آنتیک (Antique) از جمله تولیدات باکیفیت و پرکاربرد داخلی هستند که با بهره‌گیری از بردهای الکترونیکی میکروپروسسوری، سیستم گردش هوای سرد و دیفراست اتوماتیک به بازار عرضه می‌شوند. در این دستگاه‌ها، برد کنترلر مرکزی به کمک سنسورهای دقیق NTC وضعیت دمایی، سلامت فن‌ها و پروسه یخ‌زدایی را رصد می‌کند. با بروز هرگونه اختلال الکتریکی یا مکانیکی، برد پیام هشدار را به شکل یک کد خطا روی نمایشگر دیجیتال ظاهر می‌سازد.
آشنایی با انواع ارور یخچال آنتیک و شناخت پورت‌ها و سوکت‌های روی برد، به تکنسین‌ها و کاربران کمک می‌کند علت مشکل را با سرعت و دقت بررسی کرده و از وارد آمدن خسارت به کمپرسور و برد اصلی جلوگیری نمایند. تیم تخصصی برفاب سرویس در این راهنما، تمامی کدهای خطای یخچال فریزر آنتیک، مشخصات فنی سوکت‌ها روی برد و روش‌های رفع آن‌ها را به‌طور کامل گردآوری کرده است.
جدول سریع و تخصصی کدهای خطای یخچال فریزر آنتیک
| کد ارور | شرح خطا | بخش، المان و سوکت مربوطه روی برد | راهکار و اقدام فنی |
|---|---|---|---|
| E1 | خرابی، قطعی یا اتصال کوتاه سنسور محیط یخچال | سوکت Ref.SEN (کانکتور سفید/مشکی روی برد) – سنسور کابین یخچال | اندازه‌گیری اهم سنسور در دمای ۲۵ درجه 10k بررسی سلامت سوکت و تعویض سنسور |
| E2 | خرابی یا قطعی سنسور محیط کابین فریزر | سوکت Frz.SEN روی برد – سنسور کابین فریزر | تست اهمی سنسور NTC، بررسی کابل‌کشی تا برد اصلی و تعویض در صورت انحراف مقدار |
| E3 | خرابی یا قطعی سنسور دیفراست (سنسور اواپراتور) | سوکت Def.SEN – سنسور نصب‌شده روی لوله‌های اواپراتور | تست مقاومت سنسور، بررسی نفوذ رطوبت به محفظه سنسور و تعویض با نمونه 10k |
| E4 | اختلال در سیستم دیفراست (عدم آب شدن برفک بعد از زمان مشخص) | سوکت HEATER (رله شیشه‌ای بزرگ فرمان هیتر)، ترموفیوز و المنت | تست اتصال کامل ترموفیوز، سنجش مقاومت المنت دیفراست، تست پلاتین‌های رله هیتر روی برد |
| E5 | خرابی، قفل شدن یا قطع ارتباط فن فریزر / یخچال | سوکت‌های بالای برد (DC FAN / AC FAN) | چک کردن مسدودی پروانه فن توسط یخ، اندازه‌گیری ولتاژ خروجی برد 12v یا 220v acو تعویض فن |
| E6 / Er | خطای عدم ارتباط میان برد اصلی و برد نمایشگر (Display) | سوکت Display، کانکتورهای بین‌راهی و کابل رابط بالای لولای درب | بررسی دسته‌سیم لولای درب از نظر لهیدگی یا قطعی، تست ولتاژ تغذیه ۵ ولت دیسپلی |
بررسی دقیق ارورهای یخچال آنتیک و راهنمای گام‌به‌گام رفع خطا

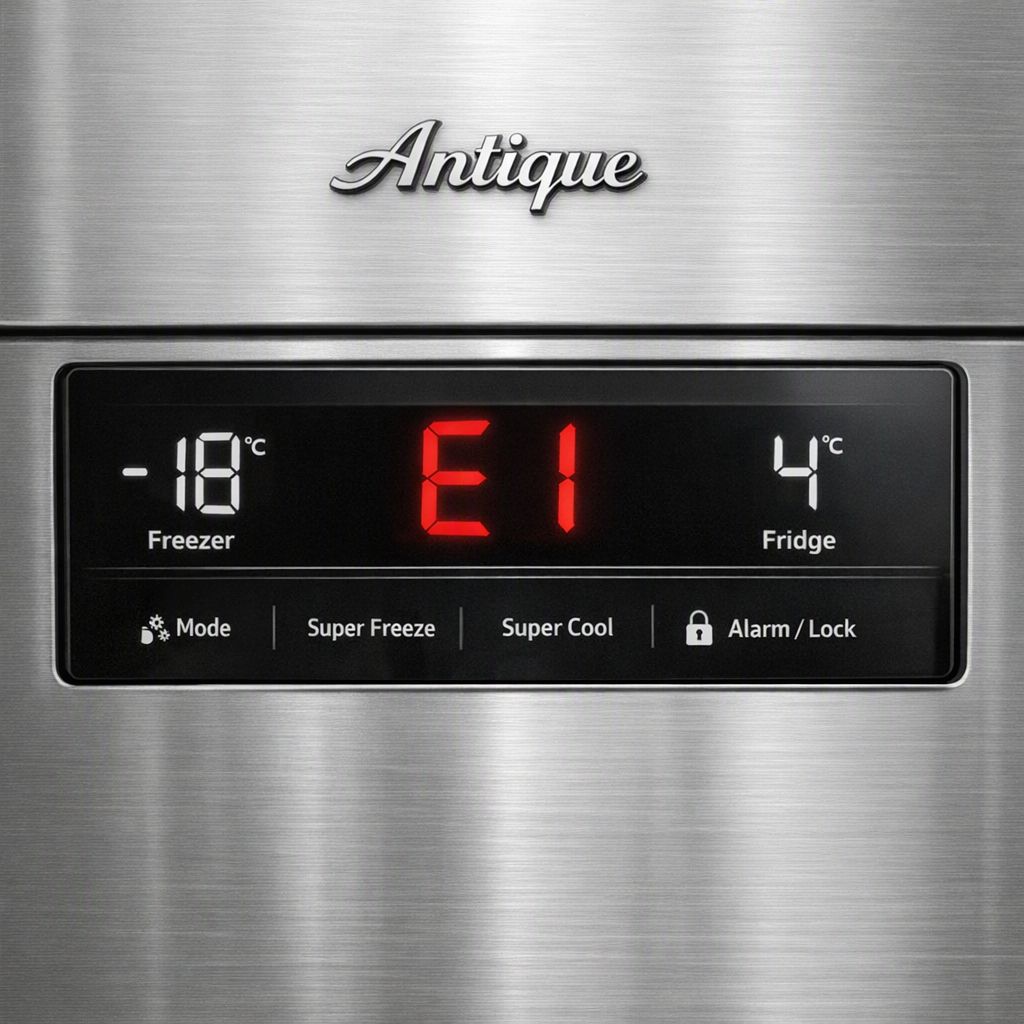

۱. ارور E1 یخچال آنتیک: خرابی سنسور محیط یخچال (Ref.SEN)
- علت بروز: این کد به دلیل قطعی مدار، اتصال کوتاه، نفوذ رطوبت به داخل غلاف سنسور یا تغییر مقدار اهمی سنسور دمای هوای داخل کابین یخچال رخ می‌دهد.
- سوکت متناظر روی برد: کانکتور مشخص‌شده با عنوان Ref.SEN (معمولاً سوکت دو پین سفید/مشکی).
- نحوه برطرف کردن:
- یخچال را از برق جدا کنید.
- سوکت Ref.SEN را از روی برد مادر جدا نمایید.
- با استفاده از یک مولتی‌متر کالیبره در حالت اندازه‌گیری مقاومت (Ohm)، دو پایه سنسور را اندازه بگیرید. سنسور در دمای استاندارد اتاق ۲۵درجه باید مقدار مقاومتی معادل ۱۰کیلو اهم داشته باشد.
- در صورت مشاهده مقدار صفر (اتصال کوتاه) یا بی‌نهایت / OL (قطعی باز)، مجموعه سنسور و سیم‌کشی آن را بررسی و سنسور را تعویض کنید.
۲. ارور E2 یخچال آنتیک: خرابی سنسور محیط فریزر (Frz.SEN)
- علت بروز: حسگر دمای منفی کابین فریزر با اختلال الکتریکی مواجه شده و برد اصلی نمی‌تواند دمای محفظه فریزر را جهت فرمان‌دهی به موتور تخمین بزند.
- سوکت متناظر روی برد: کانکتور Frz.SEN.
- نحوه برطرف کردن:
- سوکت مربوطه را از روی برد جدا کرده و مقدار مقاومت آن را ارزیابی نمایید.
- با تغییر دما (مثلاً گرم کردن ملایم با دست یا سرمایش با یخ)، باید تغییر اهم پیوسته مشاهده شود؛ در غیر این صورت سنسور سوخته است.
- سیم‌کشی داخل بدنه تا سوکت ورودی برد را تست بوق (Continuity) بگیرید تا از عدم قطعی سیم‌ها مطمئن شوید.
۳. ارور E3 یخچال آنتیک: ایراد در سنسور دیفراست (Def.SEN)
- علت بروز: سنسور یخ‌زدایی چسبیده به فین‌های آلومینیومی اواپراتور قطع یا از کالیبره خارج شده است. این امر مانع از صدور دقیق فرمان پایان چرخه دیفراست می‌شود.
- سوکت متناظر روی برد: پورت Def.SEN.
- نحوه برطرف کردن:
- کاور داخلی انتهای فریزر را باز کنید تا به سنسور دیفراست چسبیده به لوله‌ها دسترسی پیدا کنید.
- سنسور دیفراست یخچال آنتیک نیز از نوع NTC با مقدار پایه ۱۰کیلو است. سوکت آن را جدا کرده و اهم آن را اندازه‌گیری کنید.
- وجود آب‌خوردگی، ترک روی قاب سنسور یا تغییر شدید مقاومت نشان‌دهنده نیاز به تعویض فوری این قطعه است.
۴. ارور E4 یخچال آنتیک: اختلال در چرخه دیفراست و المنت
- علت بروز: زمانی که سیستم دیفراست فعال شده ولی پس از پایان حداکثر زمان برنامه‌ریزی‌شده، دمای اواپراتور بالا نرفته و برفک‌ها آب نشده باشند، این ارور ظاهر می‌شود.
- بخش‌های درگیر: سوکت HEATER روی برد، رله شیشه‌ای بزرگ هیتر، ترموفیوز حرارتی و المنت (هیتر).
- نحوه برطرف کردن:
- تست ترموفیوز: ترموفیوز را جدا کرده و با بیزر مولتی‌متر تست کنید. ترموفیوز سالم باید هدایت کامل داشته باشد (بوق ممتد). قطع بودن به منزله سوختن فیوز حرارتی است و باید همراه با بررسی علت دمای بیش‌ازحد تعویض گردد.
- تست المنت (هیتر): دو سر سوکت المنت را اهم‌سنجی کنید؛ مقاومت استاندارد المنت شیشه‌ای یا میله‌ای معمولاً بین ۱۵۰اهم تا ۳۵۰اهم است. نمایش مدار باز (OL) علامت سوختگی المنت است.
- بررسی رله شیشه‌ای هیتر روی برد: رله بزرگ نصب‌شده نزدیک پورت HEATER فرمان روشن شدن المنت را می‌دهد. خال‌زدگی پلاتین‌ها یا عدم سوئیچینگ ولتاژ ۲۲۰ولت خروجی به دلیل خرابی ترانزیستور درایور رله (ULN2003 یا مشابه) منجر به این ارور می‌شود.
۵. ارور E5 یخچال آنتیک: خرابی یا توقف فن فریزر / یخچال
- علت بروز: پروانه فن به دلیل تجمع یخ و برفک مسدود شده، سوکت ارتباطی شل است، یا موتور فن سوخته است.
- سوکت متناظر روی برد: سوکت‌های بخش بالایی برد با برچسب DC FAN یا AC FAN.
- نحوه برطرف کردن:
- فن را با دست بچرخانید تا مطمئن شوید گیرپاژ نکرده و به توده‌های یخ برخورد ندارد (اگر یخ دور پروانه جمع شده، ابتدا ارور دیفراست را رفع کنید).
- نوع فن را از روی لیبل یا برد شناسایی کنید:
- در مدل‌های DC FAN، خروجی ولتاژ پایه مثبت و منفی روی برد باید ۱۲ولت پایدار باشد.
- در مدل‌های AC FAN، ولتاژ برق خروجی هنگام کارکرد فن باید ۲۲۰ولت باشد.
- در صورت برقراری ولتاژ تغذیه و عدم چرخش موتور فن، موتور فن را تعویض نمایید.
۶. ارور E6 / Er یخچال آنتیک: خطای ارتباط دیسپلی (Communication Error)
- علت بروز: مدار میکروکنترلر پنل نمایشگر روی درب با برد اصلی تبادل داده سریال ندارد.
- سوکت متناظر روی برد: سوکت Display و کابل فلت عبوری از لولا.
- نحوه برطرف کردن:
- قاب لولای بالایی درب را بردارید؛ سیم‌های انعطاف‌پذیر به مرور زمان به دلیل باز و بسته‌شدن درب دچار لهیدگی یا قطعی رشته‌ای می‌شوند.
- سوکت رابط Display روی برد اصلی و پشت پنل نمایشگر را از جهت زنگ‌زدگی یا شل بودن پین‌ها بررسی و سرویس کنید.
- ولتاژهای خط تغذیه ۵ولت دیسپلی را اندازه‌گیری کنید.

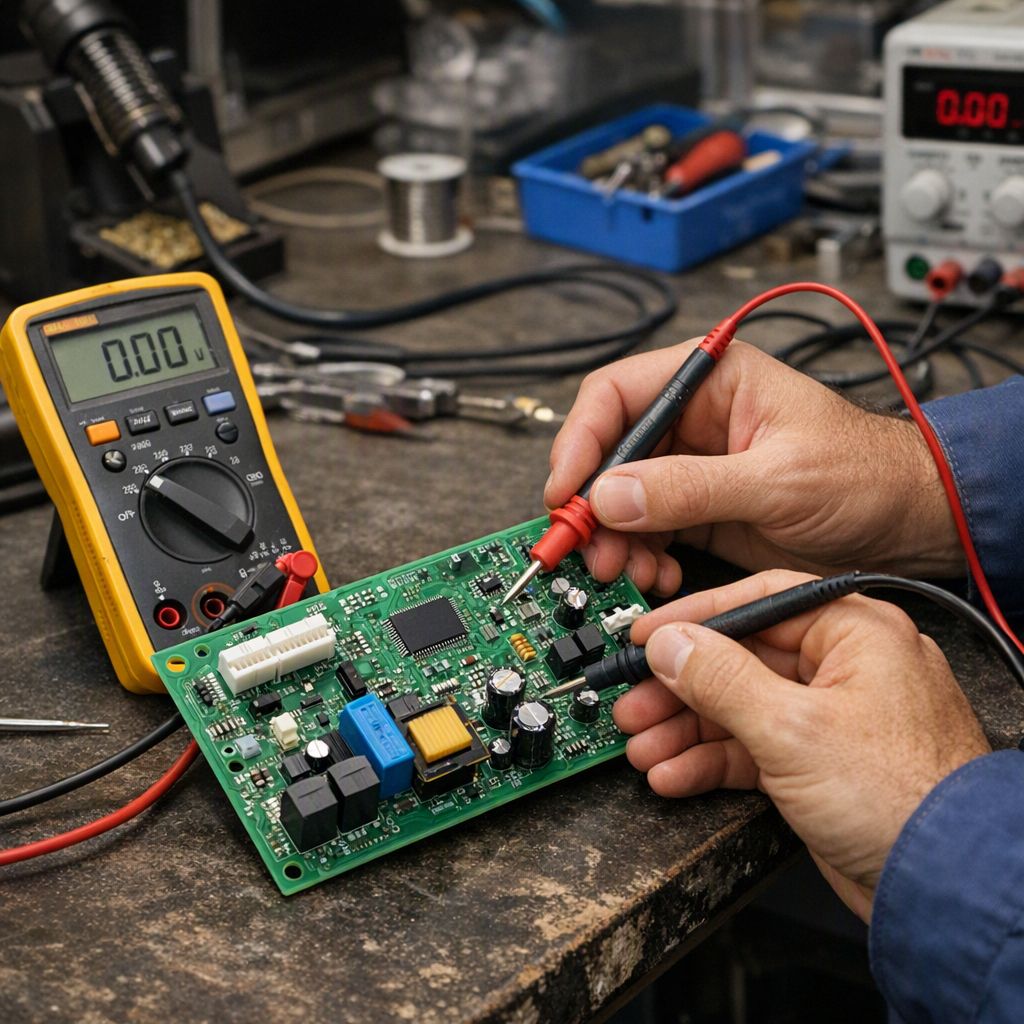

نکات کلیدی و فوق‌تخصصی در عیب‌یابی بردهای الکترونیکی یخچال آنتیک
- اهم‌گیری دقیق سنسورها:
سوکت هر یک از سنسورها (Ref.SEN, Frz.SEN, Def.SEN) را مستقیماً از روی برد جدا کنید و با مولتی‌متر دیجیتال در دمای معمول ۲۵درجه اندازه بگیرید. مقدار مرجع و استاندارد تمامی این سنسورها ۱۰کیلو است. هرگونه انحراف فاحش (مثلاً کمتر از ۲کیلو اهم یا مقادیر مگااهم در دمای معمولی) بیانگر خرابی کامل سنسور است. - بررسی تخصصی ارور E4:
در بیشتر مواقع، بروز این کد بر اثر سوختن ترموفیوز محافظ اواپراتور یا سوختن و چسبیدن کنتاکت‌های رله شیشه‌ای بزرگ مربوط به خط HEATER (در گوشه سمت راست پایینی برد مدار فرمان) اتفاق می‌افتد. - افت ولتاژ منبع تغذیه (Power Supply):
خروجی بخش تغذیه سوئیچینگ (کانکتور کابل‌های قرمز و مشکی) باید دقیقاً ۱۲ولت رگوله‌شده و کاملاً پایدار باشد. بادکردگی خازن‌های الکترولیتی صافی یا افت ولتاژ به زیر ۱۱ولت باعث ریست شدن میکرو و صدور کدهای خطای متفرقه و نامربوط نظیر E1 و E6 به‌صورت کاذب خواهد شد.
خدمات تخصصی تعمیر و عیب‌یابی یخچال فریزر آنتیک در محل
تعمیرات تخصصی بردهای میکروکنترلری یخچال آنتیک، سنجش قطعات مدار دیفراست و تعویض سنسورهای فابریک مستلزم بهره‌گیری از تجهیزات استاندارد الکترونیکی و قطعاتیدکی اصلی است.
چنانچه دستگاه شما با کدهای خطای فوق مواجه شده و نیاز به حضور کارشناس دارید، می‌توانید جهت دریافت خدمات فنی با ضمانت معتبر از طریق صفحه تعمیر یخچال در اسلامشهر در سایت برفاب سرویس اقدام فرمایید.
همچنین خدمات فوری عیب‌یابی در مناطق اسلامشهر، واوان، گلستان، نسیم‌شهر، بهارستان، رباط‌کریم و پرند به صورت ۲۴ ساعته و در محل بدون نیاز به جابه‌جایی دستگاه ارائه می‌گردد.
لیست سایر ارورها و کدهای خطای تکمیلی یخچال فریزر آنتیک
| کد خطا | علت احتمالی | بخش درگیر | راهکار اولیه |
|---|---|---|---|
| C1 | کارنکردن یا روشن نشدن کمپرسور | کمپرسور، رله استارت، برد | تست رله و اورلود، بررسی ولتاژ خروجی برد |
| C2 | عدم کافی سرما در کابین | مدار مبرد، گاز، فن گردش هوا | بررسی نشتی گاز، سلامت کمپرسور و دیفراست |
| E1 | ایراد در سنسور دمای محیطی یخچال | سنسور کابین یخچال | بررسی اهم سنسور و سیم‌کشی |
| E2 | نقص در سنسور دمای کابین فریزر | سنسور فریزر | اندازه‌گیری مقاومت و تعویض سنسور |
| E3 | خرابی سنسور اواپراتور یا سیستم دیفراست | سنسور دیفراست / المنت | تست ترموفیوز، سنسور و هیتر |
| E4 | اختلال در سیستم دیفراست فریزر | المنت دیفراست و برد | بررسی مدار فرمان دیفراست |
| E5 | ایراد در سنسور دمای محیط بیرون | سنسور بیرونی (Ambient) | تست سنسور محیطی روی سقف یا پنل |
| E6 | خطای ارتباطی بین برد اصلی و پنل | برد نمایشگر و کابل رابط | بررسی فلت، سوکت‌ها و ولتاژ ۵ ولت |
| F1 / F2 | نقص در فن اواپراتور یخچال یا فریزر | موتور فن BLDC یا معمولی | بررسی مسدودی پروانه و ولتاژ فن |
| F3 / F4 | ایراد در فن کندانسور دستگاه | فن موتور / مدار خنک‌کننده | تمیزکاری کندانسور و تعویض فن |
| H1 / H2 | ایراد در کارنکردن المنت یخچال و فریزر | المنت / ترموفیوز | بررسی مدار برد، هیتر، ترموفیوز |
راهنمای عیب‌یابی کدهای تکمیلی آنتیک
ارور C1
- علت: روشن نشدن موتور کمپرسور یا قطع بودن فرمان استارت.
- بررسی: تست رله استارت و اورلود موتور، بررسی خروجی برق کمپرسور از روی برد.
ارور C2
- علت: سرمای ناکافی در کابین‌ها با وجود کارکرد موتور.
- بررسی: بررسی نشتی مبرد، چک کردن گیج فشار گاز، اطمینان از سلامت کمپرسور و کارکرد صحیح فن‌ها.
ارور E5 (سنسور بیرونی)
- علت: خرابی یا قطعی سنسور دمای محیطی بیرونی دستگاه (Ambient).
- بررسی: بررسی سنسور نصب‌شده روی سقف یا پنل دستگاه، سنجش اهم سنسور و سیم‌کشی مربوطه.
ارورهای F1 و F2
- علت: ایراد یا عدم چرخش فن اواپراتور فریزر یا یخچال.
- بررسی: اطمینان از عدم گیرکردن پروانه فن در یخ و برفک، بررسی ولتاژ فن و تعویض موتور فن در صورت سوختگی.
ارورهای F3 و F4
- علت: خرابی یا توقف فن کندانسور دستگاه در محفظه موتور.
- بررسی: نظافت گردوغبار کندانسور، چک کردن سلامت پروانه و روانکاری یا تعویض موتور فن.
ارورهای H1 و H2
- علت: عمل نکردن یا سوختگی هیتر و المنت‌های سیستم یخ‌زدایی.
- بررسی: اهم‌گیری مستقیم المنت‌ها، بررسی عدم قطعی ترموفیوز حرارتی و بررسی رله‌های فرمان هیتر روی برد.
