یخچال‌فریزرهای بنس (Bens) از جمله محصولات مدرن، جادار و پیشرفته بازار لوازم خانگی هستند که با بهره‌گیری از بردهای میکروپروسسوری، سیستم‌های سرمایش هوشمند و سنسورهای دقیق دیجیتال ساخته شده‌اند. زمانی که یکی از قطعات حیاتی نظیر کمپرسور، فن‌ها، سیستم برفک‌زدایی (دیفراست)، یخ‌ساز یا سنسورهای محیطی دچار اختلال در عملکرد یا قطعی الکتریکی شوند، برد کنترل مرکزی پیام هشدار را در قالب کدهای خطا (Error Code) یا نمادهای گرافیکی روی پنل نمایشگر نشان می‌دهد.
آشنایی با انواع ارور یخچال بنس به شما امکان می‌دهد دلیل ریشه‌ای نقص فنی را به سرعت بشناسید و از سوختن موتور یا آسیب گسترده به بردهای مدار چاپی پیشگیری نمایید. تیم تخصصی برفاب سرویس در این مرجع کامل، تمام کدهای خطای یخچال و فریزر بنس، علت بروز هر کدام و راهکارهای تخصصی رفع آن را تدوین کرده است.
جدول سریع و جامع کدهای خطای یخچال بنس (Bens)
| کد خطا / علامت | معنی و پیام خطا | علت احتمالی | بخش درگیر | راهکار اولیه |
|---|---|---|---|---|
| 1 | عدم سرمایش یخچال | خرابی سنسور اواپراتور، کمپرسور، کمبود گاز یا خرابی برد | مدار گاز، کمپرسور، سنسور | تست سلامت کمپرسور، شارژ گاز و بررسی سنسور |
| 2 | خرابی سیستم دیفراست | خرابی المنت، سنسور دیفراست، ترموفیوز، سیم‌کشی یا برد | المنت، ترموفیوز، برد | تست اهمی هیتر، تست بوق ترموفیوز و رله برد |
| 3 | خرابی فن یخچال یا فریزر | خرابی موتور فن، یخ‌زدگی پروانه‌ها، مگنت سوئیچ یا برد | فن اواپراتور، سوئیچ درب | آب کردن یخ‌های محفظه، تست ولتاژ و تعویض فن |
| 4 | خرابی فن کندانسور | کثیفی، کاهش سرعت چرخش، گیرپاژ، قطعی سیم‌کشی یا برد | فن کندانسور (موتور) | تمیزکاری محفظه موتور، سرویس پروانه و تست سوکت |
| 5 | خرابی سنسور محیط داخلی | قطعی مدار، اتصال کوتاه سنسور کابین یا خرابی برد | سنسور NTC کابین یخچال | اندازه‌گیری اهم سنسور در دمای محیط و تعویض آن |
| 6 | خرابی سنسور دیفراست | نقص، قطعی یا انحراف مقاومت سنسور اواپراتور یا برد | سنسور پایپ اواپراتور | بررسی مقاومت سنسور و چک کردن فیش ورودی برد |
| 7 | خرابی سنسور محیط بیرون | اختلال در سنسور سنجش دمای محیط یا آسیب مدار برد | سنسور محیطی (Ambient) | تست سنسور سقف/پنل و خطوط سیم‌کشی |
| 8 | قطع ارتباط برد و نمایشگر | قطعی تبادل دیتا میان برد اصلی و نمایشگر روی درب | سیم‌کشی لولا، کابل فلت، برد | بررسی سیم‌های داخل لولا و سوکت‌های دیتای نمایشگر |
| 9 | خرابی سنسور یخ‌ساز | خرابی حسگر دمای زیر قالب، آسیب سوکت یا مین‌برد | سنسور قالب یخ‌ساز | تست اهم سنسور یخ‌ساز و بررسی کانکتورهای یونیت |

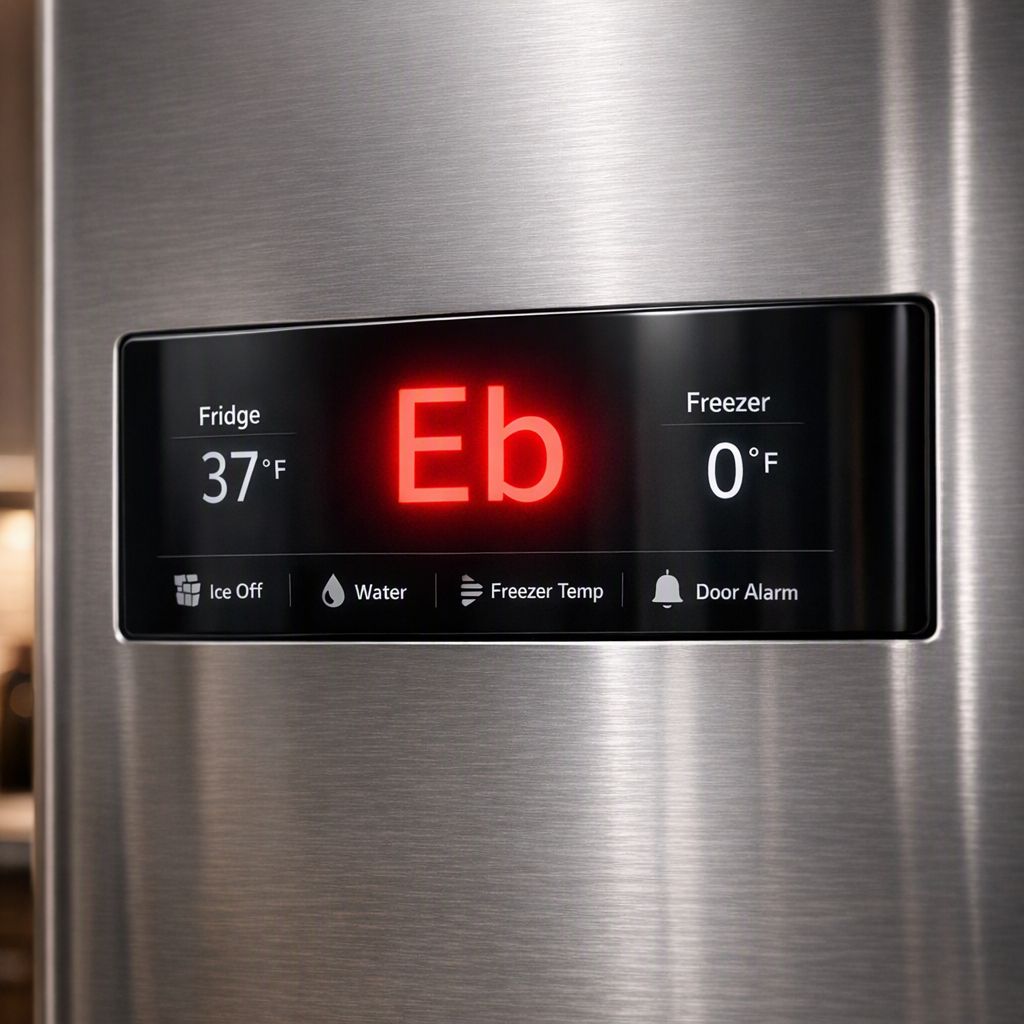

| Eb | خرابی فراگیر دیفراست / ارتباط | خرابی سنسور دیفراست، عدم هماهنگی بردها یا نقص PCB | سیستم برفک‌زدایی و برد | ریست ۱۰ دقیقه‌ای برق، تست سنسور و پایش پردازنده برد |
| FE | خطای فن یخچال یا فریزر | عدم گردش فن یا عدم دریافت سیگنال فیدبک سرعت فن | موتور فن DC/BLDC | چک کردن پالس فیدبک، تست ۱۲ ولت و چرخش آزاد پروانه |
| FE1 | عدم سرمایش کابین فریزر | نشتی گاز مبرد، خرابی سنسور دیفراست، کمپرسور یا اینورتر | سیکل برودت فریزر | بررسی فشار گاز، تست برد اینورتر و کویل فریزر |
| H | خرابی موتور یخ‌ساز | ایراد در موتور گرداننده، میکروسوئیچ، سیم‌کشی یا برد | موتور و مکانیزم یخ‌ساز | بررسی عدم گیرپاژ قالب یخ، تست موتور محرک یخ‌ساز |
| ☂ (چتر) | حالت تعطیلات (Holiday) | فعال بودن مد مسافرت، کارکرد یخچال در حداقل مصرف | تنظیمات دستگاه | فشردن دکمه Vacation/Holiday به مدت ۳ ثانیه جهت خروج |
| E1 | عدم برودت یا خطای سنسور/درب | خرابی سنسور کابین، کمبود مبرد، کمپرسور یا میکروسوئیچ | سنسور، کمپرسور، سوئیچ | تست اهم سنسور NTC، تست میکروسوئیچ و چرخه سرمایش |
| rE | خرابی سنسور دمای یخچال | تغییر مقاومت، قطعی فیش یا خرابی کانال ورودی برد | سنسور برودت یخچال | اندازه‌گیری مقاومت و تعویض سنسور NTC یخچال |
| FE9 | خطای فن اواپراتور | اختلال در چرخش فن اواپراتور یا مدار تغذیه آن | فن اواپراتور و مدار فرمان | رفع یخ‌زدگی پروانه فن و بررسی ولتاژ درایور روی برد |
| EF9 | خرابی یونیت یخ‌ساز | گیرکردن چرخ‌دنده‌ها، سوختن موتور تایمر یا برد یخ‌ساز | مجموعه یخ‌ساز اتوماتیک | ریست کلید یخ‌ساز، آزادسازی قالب و تست سوکت‌ها |
| 🔔📖 | آیکون هشدار و کتابچه | وجود خطای سیستمی، باز ماندن درب یا نقص یخ‌ساز | سیستم ایمنی، درب، یخ‌ساز | بستن درب، ریست کلی دستگاه و چک کردن کدهای مخفی |
| 3 → 2 | تغییر حالت نمایشگر | رفتن به حالت محافظتی درب، خرابی سنسور مغناطیسی درب | سنسور مگنت درب، برد پنل | بررسی بسته بودن کامل درب و سلامت ریدسوئیچ لولا |
| EH | اختلال ولتاژ برق ورودی | بالا بودن ولتاژ برق شهری یا نوسان شدید فرکانس | برق شبکه، برد تغذیه | استفاده از ترانس استابلایزر و بررسی خروجی پریز |
| Lq | افت ولتاژ برق ورودی | ضعیف بودن برق، افت شدید ولتاژ به زیر ۱۸۰ ولت یا خرابی محافظ | پریز برق، محافظ برق | تست ولتاژ با مولتی‌متر و حذف موقت محافظ معیوب |
| C1 | خطای سیستم سرمایش / کمپرسور | استارت نخوردن موتور، سوختن رله استارت یا نقص برد | کمپرسور و رله استارت | تست PTC استارت، چک کردن خروجی رله برد و تست موتور |
بررسی موشکافانه ارورهای یخچال بنس و نحوه رفع آن‌ها
۱. ارورهای ۱، C1 و FE1: عدم سرمایش و نقص سیستم کمپرسور
- علت بروز: این کدها نشان می‌دهند که کمپرسور به درستی کار نمی‌کند، رله استارت قطع شده، شارژ گاز مبرد تخلیه شده یا برد قادر به استارت موتور نیست. در کد FE1، تمرکز برودتی فریزر مختل شده و دمای منفی محقق نمی‌شود.
- نشانه‌ها: کارکرد یکسره یا سکوت کامل موتور، گرم شدن محفظه‌ها، آب شدن مواد فریزری و استشمام بوی سوختگی ضعیف از پشت دستگاه.
- راهکار رفع:
- رله استارت (PTC) و اورلود کمپرسور را باز کرده و سلامت پایه‌ها و پلاتین‌ها را چک کنید.
- پایه‌های سیم‌پیچ موتور (Common, Run, Start) را با اهم‌متر نسبت به یکدیگر و نسبت به بدنه تست کنید (تست اتصال بدنه نباید راه بدهد).
- لوله‌های رفت و برگشت گاز را چک کنید؛ اگر موتور کار می‌کند ولی لوله‌ها کاملاً هم‌دمای محیط هستند، نشتی گاز رخ داده و نیاز به وکیوم و شارژ گاز است.
- در مدل‌های اینورتر، ولتاژ سه‌فاز خروجی ماژول IPM برد را اندازه‌گیری کنید.
۲. ارورهای ۲ و Eb: اختلال در سیستم دیفراست (برفک‌زدایی خودکار)
- علت بروز: چنانچه پروسه یخ‌زدایی در زمان تعریف‌شده در حافظه برد به پایان نرسد یا دمای اواپراتور پس از دیفراست به مقدار معین نرسد، ارور ۲ یا Eb ثبت می‌گردد.
- نشانه‌ها: افت تدریجی سرمای یخچال، تجمع لایه ضخیم یخ پشت قاب انتهای فریزر و عدم جریان پرتاب باد.
- راهکار رفع:
- المنت دیفراست: فیش هیتر را جدا کرده و اهم آن را بگیرید (باید عددی بین $150,\Omega$ تا $350,\Omega$ نشان دهد).
- ترموفیوز حرارتی: فیوز حرارتی محافظتی را با تست بوق بررسی کنید؛ در صورت باز بودن مدار، قطعه سوخته و باید تعویض شود.
- سنسور دیفراست: مقدار اهم سنسور اواپراتور را در دماهای مختلف چک کنید.
- رله برد اصلی: رله فرمان هیتر روی مین‌برد را از نظر ارسال ولتاژ ۲۲۰ ولت در سیکل تست دستی بررسی کنید.
۳. ارورهای ۳، ۴، FE و FE9: عیب‌یابی فن‌های داخلی و فن کندانسور
- علت بروز: فن اواپراتور (داخل کابین) یا فن کندانسور (کنار موتور) به دلیل گیرپاژ، انباشت یخ، خرابی بوش‌ها یا سوختن سیم‌پیچ متوقف شده است. در ارور FE، سیگنال بازخورد دور موتور فن قطع گردیده است.
- راهکار رفع:
- ارور 3 و FE9: قاب اواپراتور را باز کنید؛ اگر پروانه درون یخ گیر کرده، از آب داغ یا سشوار صنعتی ملایم برای یخ‌زدایی استفاده نمایید.
- در فن‌های ۱۲ ولت سه سیمه، از اتصال ولتاژ مثبت، منفی و سیم سوم (Tachometer / Feedback) مطمئن شوید.
- ارور 4 (فن کندانسور): پره‌های فن پشت دستگاه را از گردوغبار و نخ‌های تابیده‌شده پاک کنید. حرکت روان پروانه را با دست بررسی کنید.
۴. ارورهای ۵، ۶، ۷، E1 و rE: سنجش سنسورهای دمایی (NTC)
- علت بروز: سنسورهای حرارتی از نوع NTC با تغییرات مقاومت عمل می‌کنند. قطعی فیش، سوختن مقاومت داخلی یا فرسودگی ناشی از رطوبت باعث ثبت این ارورها می‌شود:
- ارور 5، E1 و rE: مربوط به سنسور دمای هوای داخل کابین یخچال.
- ارور 6: مربوط به سنسور چسبیده به لوله‌های اواپراتور.
- ارور 7: مربوط به سنسور محیط خارجی تعبیه‌شده روی سقف کابین.
- راهکار رفع:
- فیش سنسور را از برد یا داخل کابین جدا کنید.
- اهم سنسور را اندازه بگیرید؛ در دمای $25^\circ\text{C}$ مقاومت استاندارد معمولاً $10\text{ k}\Omega$ یا $5\text{ k}\Omega$ است. با سرد کردن سنسور اهم آن باید به تدریج بالا رود.
- در صورت نمایش مقاومت صفر (اتصال کوتاه) یا بی‌نهایت (قطعی کامل)، سنسور تعویض گردد.
۵. ارورهای ۹، H و EF9: اختلال در سیستم یخ‌ساز اتوماتیک
- علت بروز: این کدها بیانگر آن هستند که یخ‌ساز قادر به چرخش قالب، تخلیه یخ به سطل یا خواندن دمای انجماد آب نیست.
- راهکار رفع:
- بررسی کنید قالب یخ‌ساز با مکعب‌های یخ کج‌شده مسدود نشده باشد.
- دکمه تست (Test Switch) زیر یونیت یخ‌ساز را چند ثانیه نگه دارید تا یک دور کامل آب‌گیری و تخلیه را اجرا کند.
- سلامت موتور چرخ‌دنده‌ای گیربکس یخ‌ساز و اهم سنسور زیر قالب را چک کنید.
۶. ارورهای EH و Lq: نوسانات و کیفیت ولتاژ برق ورودی
- علت بروز: یخچال‌های هوشمند بنس مجهز به مدار نمونه‌گیر ولتاژ ورودی هستند. در صورتی که ولتاژ شبکه برق به بالاتر از ۲۴۵ ولت برسد کد EH، و چنانچه به کمتر از ۱۸۰ ولت افت کند کد Lq فعال می‌شود تا از سوختن برد و موتور محافظت گردد.
- راهکار رفع:
- دوشاخه را از محافظ برق جدا کرده و با ولت‌متر، برق پریز دیواری را اندازه بگیرید (باید بین ۲۱۰ تا ۲۳۰ ولت متناوب باشد).
- محافظ‌های برق مستهلک ممکن است به اشتباه خروجی نوسانی بدهند؛ محافظ را موقتاً تعویض کنید.
- در صورت نرمال بودن برق شهر، خازن‌های الکترولیتی و مقاومت‌های مدار نمونه‌گیر برد اصلی باید بررسی شوند.
۷. ارورهای ۸، 3 → 2، 🔔📖 و نماد ☂ (چتر)
- ارور 8: ناشی از قطعی سیم‌کشی رد شده از داخل لولای درب است که ارتباط دیتای سریال نمایشگر با مین‌برد را قطع می‌کند. سوکت لولا را باز و با اسپری کنتاکت‌شور تمیز کنید.
- نمایش 3 → 2 یا آیکون کتاب و زنگوله (🔔📖): نشان‌دهنده باز ماندن طولانی درب، تراز نبودن یخچال، خرابی آهنربای لولا یا سنسور سوئیچ مغناطیسی (Reed Switch) است.
- علامت چتر (☂): خطا نیست؛ بلکه نشان‌دهنده فعال بودن قابلیت مسافرت (Vacation/Holiday Mode) است. برای لغو آن، کلید مربوطه را چند ثانیه لمس کنید تا به حالت کار عادی برگردد.
روش ریست نرم‌افزاری یخچال فریزر بنس
بسیاری از ارورهای کاذب که ناشی از شوک‌های گذرا یا نویز شبکه هستند، با یک ریست اصولی برطرف می‌شوند:
- دوشاخه یخچال را از پریز برق بکشید.
- حداقل ۱۰ تا ۱۵ دقیقه صبر کنید تا بارهای الکتریکی باقی‌مانده در خازن‌های مین‌برد کاملاً تخلیه شوند.
- مجدداً دوشاخه را ترجیحاً از طریق یک محافظ استاندارد به برق وصل کنید.
- در صورتی که پس از دقایقی همان ارور تکرار شد، قطعه مربوطه نیاز به تست و تعمیر سخت‌افزاری دارد.
نکات کلیدی جهت پیشگیری از خرابی یخچال بنس
- فاصله استاندارد از دیوار: حفظ فاصله دست‌کم ۱۰ سانتی‌متری از پشت، برای گردش هوای فن کندانسور الزامی است.
- استفاده از ترانس محافظ معتبر: برد حساس بنس در برابر شوک‌های ناگهانی برق به محافظ مرغوب نیاز دارد.
- تراز کردن دقیق دستگاه: بسته نشدن روان درب‌ها ناشی از تراز نبودن، باعث نفوذ رطوبت و آسیب به مدار دیفراست و فن‌ها می‌شود.
- سرویس سالیانه کندانسور: گردگیری لوله‌ها و فن پشت دستگاه مانع داغ شدن موتور و صدور ارورهای برودتی می‌گردد.
