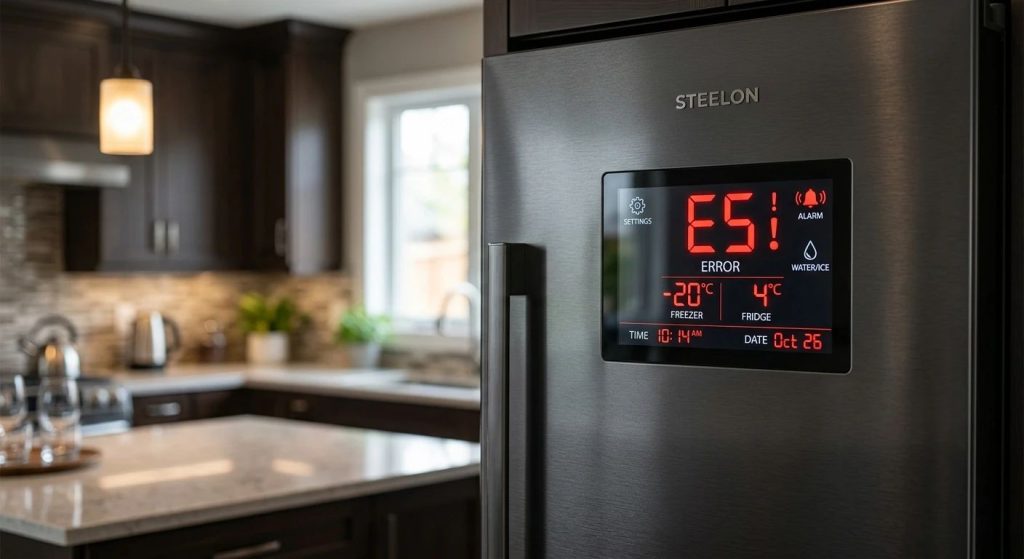

یخچال فریزرهای استیلون (Steellon) از جمله محصولات مدرن و باکیفیت بازار لوازم خانگی هستند که به سیستم‌های هوشمند مدیریت سرما، بردهای الکترونیکی پیشرفته و سیستم‌های عیب‌یاب خودکار مجهز شده‌اند. زمانی که یکی از قطعات حیاتی نظیر سنسورها، سیستم برفک‌زدایی (دیفراست)، فن‌ها یا کمپرسور دچار نوسان یا خرابی شود، برد کنترل دستگاه پیغامی به شکل یک کد خطا روی نمایشگر دیجیتال نشان می‌دهد تا عیب‌یابی در کوتاه‌ترین زمان انجام شود.
آشنایی با انواع ارور یخچال استیلون به شما کمک می‌کند علت اختلال را به‌سرعت شناسایی کنید و از آسیب‌های سنگین‌تر به موتور یا برد الکترونیکی جلوگیری نمایید. تیم تخصصی برفاب سرویس در این راهنما، تمامی کدهای خطای رایج یخچال و فریزر استیلون (کمبی و دوقلو)، علت بروز هر ارور و راهکارهای تخصصی رفع آن را گردآوری کرده است.
جدول سریع کدهای خطای یخچال فریزر استیلون
| کد خطا | معنی و علت احتمالی | قطعات و بخش‌های درگیر | راهکار اولیه |
|---|---|---|---|
| E1 | خرابی یا قطعی سنسور دمای یخچال (NTC) | سنسور کابین یخچال، سیم‌کشی | بررسی اهم سنسور NTC و سوکت‌های اتصال به برد |
| E2 | نقص در سنسور دمای کابین فریزر (NTC) | سنسور فریزر، اتصالات رابط | اندازه‌گیری مقاومت سنسور و تعویض در صورت قطعی |
| E3 | اختلال در سنسور دیفراست (اواپراتور) | سنسور یخ‌زدایی روی اواپراتور | تست مقاومت در دمای انجماد و بررسی صحت سوکت‌ها |
| E4 | ایراد در عملکرد فن اواپراتور (فن فریزر) | موتور فن داخلی، پروانه‌ها، رله برد | بررسی گیر نکردن پره‌ها به یخ و تست ولتاژ تغذیه فن |
| E5 | خرابی در چرخه دیفراست (برفک‌زدایی) | المنت (هیتر)، ترموفیوز، برد اصلی | بررسی سلامت المنت، تست پیوستگی ترموفیوز و رله دیفراست |
| E6 | اختلال در کارکرد کمپرسور یا مدار استارت | رله استارت، اورلود، موتور، برد | بررسی رله استارت، اورلود و ولتاژ خروجی رله کمپرسور |
| E7 | خرابی یا توقف فن کندانسور (فن موتور) | فن پشت دستگاه، مسیر خنک‌کننده | تمیزکاری کندانسور، تست ولتاژ و روان بودن شفت فن |
| E8 | ایراد در سنسور دمای محیطی (خارجی) | سنسور محیطی (Ambient)، سوکت‌ها | بررسی اهم سنسور در دمای اتاق ($25^\circ\text{C}$) |
| EC / Er | خطای عدم ارتباط برد اصلی و نمایشگر | کابل فلت لولا، سوکت‌ها، برد دیسپلی | تست پیوستگی سیم‌های رابط، رفع قطعی و تست ۵ ولت دیسپلی |
بررسی تخصصی ارورهای یخچال فریزر استیلون و نحوه رفع آن‌ها
۱. ارور E1 یخچال استیلون: خرابی سنسور دمای یخچال
- علت بروز: سنسور NTC تعبیه‌شده در محفظه یخچال مقدار دمای لحظه‌ای کابین را به برد گزارش می‌دهد. قطع شدن ارتباط، اتصالی سیم‌کشی یا تغییر مقاومت اهمی سنسور باعث ثبت ارور E1 می‌شود.
- نشانه‌ها: خنک نکردن کابین یخچال، یخ زدن بیش از حد میوه‌ها و مواد غذایی داخل طبقات یا کارکرد یکسره کمپرسور.
- نحوه برطرف کردن:
- برق دستگاه را قطع کرده و قاب محافظ سنسور داخل کابین یخچال را باز کنید.
- سنسور را از سوکت جدا کرده و با مولتی‌متر مقاومت آن را اندازه بگیرید (در دمای اتاق $25^\circ\text{C}$ باید مقاومتی در محدوده استاندارد معمولاً $5\text{ k}\Omega$ تا $10\text{ k}\Omega$ داشته باشد).
- در صورت انحراف شدید اهمی یا مدار باز بودن، سنسور را تعویض کنید.
- سوکت‌ها و سلامت دسته‌سیم تا برد اصلی را بررسی کنید.
۲. ارور E2 یخچال استیلون: نقص در سنسور دمای فریزر
- علت بروز: حسگر سنجش دمای فریزر دچار سوختگی، نفوذ رطوبت، قطعی اتصالات یا تغییر کالیبراسیون اهمی شده است.
- نشانه‌ها: افت انجماد در فریزر، نرم شدن مواد منجمد یا به صدا درآمدن بوق هشدار بالا رفتن دما.
- نحوه برطرف کردن:
- سوکت سنسور فریزر را باز کرده و با مولتی‌متر مقاومت آن را در بازه‌های دمایی مختلف تست کنید.
- در صورت عدم تغییر اهم با کاهش دما یا اتصال کوتاه بودن، سنسور معیوب بوده و باید تعویض شود.
- کانکتور ورودی سنسور روی برد اصلی را از نظر سولفاته شدن بررسی کنید.
۳. ارور E3 یخچال استیلون: اختلال در سنسور دیفراست (اواپراتور)
- علت بروز: سنسور نصب‌شده روی فین‌های اواپراتور مسئول تشخیص میزان سرمایش و اعلام پایان سیکل برفک‌زدایی به برد است. معیوب شدن این حسگر سیکل برفک‌زدایی را برهم می‌زند.
- نشانه‌ها: انباشت یخ و برفک ضخیم در پشت صفحه فریزر و در پی آن مسدود شدن کانال‌های انتقال هوا به یخچال.
- نحوه برطرف کردن:
- کاور پشت محفظه فریزر را باز کرده و در صورت یخ‌زدگی، با احتیاط یخ‌ها را ذوب کنید.
- سنسور اواپراتور را در دمای زیر صفر تست کنید؛ اهم آن باید به‌مراتب افزایش یابد. در صورت خرابی، قطعه را با نمونه فابریک جایگزین کنید.
۴. ارور E4 یخچال استیلون: خرابی فن اواپراتور (فن داخل فریزر)
- علت بروز: فن اواپراتور وظیفه به جریان انداختن هوای سرد در سراسر طبقات را دارد. گیرکردن پروانه به توده‌های یخ، سوختن موتور فن یا قطع شدن ولتاژ خروجی از برد باعث صدور خطای E4 می‌شود.
- نشانه‌ها: صدای تق‌تق یا زوزه شدید از داخل فریزر، توقف چرخش فن و عدم وزش هوای سرد از دریچه‌ها.
- نحوه برطرف کردن:
- قاب داخلی را باز کرده و بررسی کنید که پروانه فن در اثر تجمع برفک مسدود نشده باشد.
- پروانه را با دست بچرخانید؛ شفت باید کاملاً روان بچرخد.
- ولتاژ تغذیه فن را در حین کارکرد اندازه بگیرید. در صورت رسیدن ولتاژ و عدم چرخش شفت، فن سوخته و باید تعویض گردد.
۵. ارور E5 یخچال استیلون: خطا در سیستم دیفراست (المنت و برفک‌زدایی)
- علت بروز: اگر سیستم کنترل هوشمند تشخیص دهد که پس از فعال شدن مدار دیفراست، دمای اواپراتور در زمان مشخص بالا نرفته و برفک‌ها ذوب نشده‌اند، ارور E5 نمایان می‌شود.
- نشانه‌ها: تشکیل قندیل و برفک سنگین روی شبکه اواپراتور، گرم شدن یخچال و یخ‌زدگی کانال‌های هوا.
- نحوه برطرف کردن:
- تست المنت: با اهم‌متر مقاومت هیتر دیفراست را بسنجید (معمولاً مقداری بین $150,\Omega$ تا $350,\Omega$ دارد). مقدار بی‌نهایت نشان‌دهنده سوختن هیتر است.
- تست ترموفیوز: ترموفیوز محافظ حرارتی المنت است و باید اتصال کامل (بوق ممتد بازر) نشان دهد. در صورت قطع بودن مدار، فیوز سوخته و باید همراه ریشه‌یابی تعویض شود.
- تست رله فرمان دیفراست: رله خروجی المنت روی برد اصلی کنترل را از نظر ارسال ولتاژ بررسی نمایید.
۶. ارور E6 یخچال استیلون: اختلال در عملکرد کمپرسور یا رله استارت
- علت بروز: برد اصلی فرمان استارت موتور را صادر کرده اما کمپرسور روشن نمی‌شود یا جریان غیرمجاز (آمپراژ بالا) می‌کشد. خرابی رله استارت، اورلود، نقص در خازن راه‌انداز، سوختن سیم‌پیچ یا قفل مکانیکی سیلندر کمپرسور علت این خطا هستند.
- نشانه‌ها: صدای تیک‌تیک مداوم از موتور همراه با عدم کارکرد، سکوت کامل موتور با وجود روشن بودن صفحه و گرم شدن کابین.
- نحوه برطرف کردن:
- برق را قطع کرده و قاب باکس ترمینال موتور را باز کنید.
- رله استارت PTC و اورلود حرارتی را تست و در صورت داغ‌زدگی تعویض کنید.
- پایه‌های سیم‌پیچ کمپرسور را نسبت به هم و نسبت به بدنه (ارت) تست کنید تا از عدم اتصالی کوتاه اطمینان یابید.
- ولتاژ خروجی رله موتور روی برد اصلی را حین استارت بررسی کنید.
۷. ارور E7 یخچال استیلون: خرابی فن کندانسور (فن خنک‌کننده موتور)
- علت بروز: فن تعبیه‌شده در محفظه موتور وظیفه هدایت جریان هوا روی لوله‌های کندانسور و بدنه موتور را بر عهده دارد. سوختگی یا گیرکردن آن موجب افزایش شدید حرارت موتور می‌شود.
- نشانه‌ها: داغ شدن بیش از حد دیواره‌های خارجی، موتور دستگاه و کاهش بازدهی سرما.
- نحوه برطرف کردن:
- لوله‌ها و پروانه فن پشت دستگاه را از گرد و غبار و پرزهای محیطی پاکسازی کنید.
- رسیدن برق تغذیه به موتور فن را بررسی کرده و در صورت گریپاژ شفت، فن را تعویض کنید.
۸. ارور E8 یخچال استیلون: خرابی سنسور دمای محیطی
- علت بروز: سنسور سنجش دمای محیط بیرون (که معمولاً روی سقف کابین یا لولا قرار دارد) دمای اتاق را برای تنظیم شیفت کاری کمپرسور به برد گزارش می‌دهد. معیوب شدن این حسگر دقت عملکرد دستگاه را مختل می‌کند.
- نحوه برطرف کردن:
- سلامت سیم‌کشی و اتصال فیش این سنسور را کنترل کنید.
- مقاومت سنسور را در دمای معمول اتاق چک کرده و در صورت مشاهده خطا آن را تعویض نمایید.
۹. ارور EC یا Er یخچال استیلون: خطای عدم ارتباط (Communication Error)
- علت بروز: عدم برقراری یا قطع سیگنال تبادل داده میان برد الکترونیکی اصلی (Main Board) و برد نمایشگر روی درب (Display Board).
- نشانه‌ها: خاموش شدن یا چشمک‌زدن کلیدهای پنل، عدم تغییر تنظیمات دما یا ارورهای متناوب.
- نحوه برطرف کردن:
- دسته‌سیم عبوری از داخل لولای درب را با دقت بررسی کنید؛ حرکت مداوم درب می‌تواند باعث پارگی سیم‌ها شود.
- پین‌های سوکت ارتباطی دو برد را تمیز کرده و خطوط دیتا و تغذیه $5\text{V}$ را تست نمایید.
دلایل بروز ارورهای کاذب و اشتباه در یخچال استیلون
- نوسانات برق شهری: شوک‌های ناگهانی ولتاژ پردازنده میکروکنترلر را دچار ارورهای موقت می‌کند؛ استفاده از استابلایزر این عیب را برطرف می‌سازد.
- نفوذ رطوبت و تعریق: خیس شدن سوکت‌های سنسور روی بدنه مقاومت پارازیتی ایجاد کرده و برد مقدار دما را اشتباه قرائت می‌کند.
- افت ظرفیت خازن‌های پاور برد: خازن‌های الکترولیتی مدار تغذیه سوییچینگ بعد از چند سال کارکرد خشک شده و افت ولتاژ باعث صدور خطاهای تصادفی می‌گردد. در بیشتر مواقع با تعمیر تخصصی برد استیلون مشکل کاملاً حل شده و نیازی به خرید برد نو نخواهد بود.
اقدامات پیشگیرانه برای جلوگیری از بروز خرابی در یخچال استیلون
- نصب استابلایزر استاندارد: از آسیب‌های بردی ناشی از نوسان و قطعی برق شهری محافظت می‌کند.
- رعایت فاصله با دیوار: حداقل ۱۰ تا ۱۵ سانتی‌متر فاصله برای تخلیه حرارت کندانسور و هوادهی بهینه فن پشت دستگاه بگذارید.
- تمیزکاری منظم کندانسور: سالی یک‌بار لوله‌های کندانسور و محفظه موتور را با جاروبرقی یا برس ملایم تمیز کنید.
- بررسی سلامت لاستیک درب: عدم چفت شدن صحیح درزگیرها باعث نفوذ مداوم رطوبت، برفک‌زدگی شدید و بروز خطای E5 می‌شود.
