راهنمای جامع ارورها و خطاهای یخچال فریزر اکولوکس (Ecoluxe) + روشهای برطرف کردن
یخچال فریزرهای اکولوکس (Ecoluxe) از جمله محصولات مدرن و باکیفیت بازار لوازم خانگی هستند که به سیستمهای هوشمند مدیریت سرما، بردهای الکترونیکی پیشرفته و سیستمهای عیبیاب خودکار مجهز شدهاند. زمانی که یکی از قطعات حیاتی دستگاه نظیر سنسورها، سیستم برفکزدایی (دیفراست)، فنها یا مدار کمپرسور دچار نوسان یا خرابی شود، برد کنترل دستگاه پیغامی را به شکل یک کد خطا روی نمایشگر دیجیتال نشان میدهد.
آشنایی با انواع ارور یخچال اکولوکس به شما کمک میکند علت اختلال را بهسرعت شناسایی کرده و از آسیبهای جدیتر به موتور یا برد الکترونیکی جلوگیری نمایید. تیم تخصصی برفاب سرویس در این راهنما، تمامی کدهای خطای رایج یخچال و فریزر اکولوکس، علت بروز هر ارور و راهکارهای تخصصی رفع آن را بهطور کامل گردآوری کرده است.
جدول سریع کدهای خطای یخچال اکولوکس
| کد خطا | علت احتمالی | بخش درگیر | راهکار اولیه |
|---|---|---|---|
| E1 | ایراد در سنسور دمای محیطی یخچال | سنسور کابین یخچال | بررسی اهم سنسور NTC و مسیر سیمکشی |
| E2 | نقص در سنسور دمای کابین فریزر | سنسور فریزر | اندازهگیری مقاومت و تعویض سنسور |
| E3 | خرابی سنسور اواپراتور یا سیستم دیفراست | سنسور دیفراست / لولهها | بررسی مقاومت سنسور و تست ترموفیوز |
| E4 | اختلال در سیکل دیفراست و المنت | المنت دیفراست و برد اصلی | بررسی المنت، فیوز حرارتی و رله فرمان |
| E5 | ایراد در سنسور دمای محیط بیرون | سنسور بیرونی (Ambient) | تست سنسور محیطی روی سقف یا بدنه |
| E6 | خطای عدم ارتباط بین برد اصلی و پنل | کابل رابط و برد نمایشگر | بررسی سیمکشی بالای لولا و سوکتها |
| F1 / F2 | نقص در فن اواپراتور یخچال یا فریزر | موتور فن داخلی | بررسی مسدودی پروانه با یخ و تست ولتاژ فن |
| F3 / F4 | ایراد در عملکرد فن کندانسور | فن موتور / خنککننده | پاکسازی کندانسور و تست موتور فن |
| H1 / H2 | ایراد در کارنکردن المنت یخچال و فریزر | مدار برد / ترموفیوز / | بررسی المنت،سیم کشی،مدار برد،ترموفیوز |
بررسی تخصصی ارورهای یخچال فریزر اکولوکس و نحوه رفع آنها
۱. ارور E1 یخچال اکولوکس: خرابی سنسور دمای یخچال
- علت بروز: سنسور دمای کابین یخچال وظیفه دارد دمای لحظهای را به برد گزارش دهد. قطعی مدار، اتصال کوتاه یا تغییر مقاومت اهمی این سنسور باعث ثبت خطای E1 میشود.
- نشانهها: سرد نبودن هوای یخچال، یخ زدن مواد غذایی در طبقات یا یکسره کار کردن کمپرسور.
- نحوه برطرف کردن:
- دستگاه را از برق جدا کرده و قاب محافظ سنسور داخل کابین را باز کنید.
- با استفاده از مولتیمتر، مقاومت سنسور (معمولاً بین ۵ تا ۱۰ کیلواهم در دمای ۲۵ درجه) را اندازه بگیرید.
- در صورت قطعی یا عدم تطابق مقاومت با جدول استاندارد دما، سنسور را تعویض کنید.
- اتصالات سوکت و کابل ورودی به برد اصلی را از نظر سلامت بررسی نمایید.
۲. ارور E2 یخچال اکولوکس: نقص سنسور دمای فریزر
- علت بروز: خرابی المان سنسور دمای داخل فریزر یا پارگی و قطعی در مسیر سیمکشی آن به برد.
- نشانهها: شل شدن و آب شدن مواد فریزری، ناتوانی در رسیدن به دمای منفی، و بوق هشدار مداوم.
- نحوه برطرف کردن:
- سنسور را آزاد کرده و مقاومت آن را در دمای سرد و گرم بررسی کنید؛ اهم سنسور باید با تغییر دما تغییر کند.
- در صورت ثابت ماندن اهم یا نمایش مقاومت بینهایت، سنسور معیوب بوده و باید تعویض شود.
- در موارد خاص، مسیر پردازش آنالوگ روی برد اصلی آسیب دیده که نیاز به بازبینی توسط تکنسین الکترونیک دارد.
۳. ارور E3 یخچال اکولوکس: مشکل در سنسور دیفراست (یخزدایی)
- علت بروز: سنسور دیفراست که روی لولههای اواپراتور مستقر است، پایان پروسه برفکزدایی را تشخیص میدهد. خرابی آن باعث به هم خوردن زمانبندی یخزدایی خواهد شد.
- نشانهها: انباشت شدید برفک و یخ پشت دیواره داخلی فریزر، افت پرتاب باد سرد و کارکرد طولانی کمپرسور.
- نحوه برطرف کردن:
- قاب اواپراتور را باز کرده و با آب گرم یا سشوار یخها را ذوب کنید.
- سنسور دیفراست را تست اهمی کنید (مقاومت آن در مجاورت سرمای شدید افزایش چشمگیری مییابد).
- سوکت سنسور را از لحاظ سولفاته شدن، نفوذ رطوبت و سلامت سیم بررسی کنید.
۴. ارور E4 یخچال اکولوکس: اختلال در مدار دیفراست و هیتر
- علت بروز: اگر طی زمان مجاز، المنت نتواند اواپراتور را گرم و برفکها را ذوب کند، برد ارور E4 را نشان میدهد. دلیل عمده آن سوختن هیتر، قطع شدن ترموفیوز یا خرابی رله دیفراست برد است.
- نحوه برطرف کردن:
- تست ترموفیوز و ترمودیسک: ترموفیوز باید اتصال کوتاه (تست بوق پیوسته) باشد؛ در صورت قطع بودن مدار حتماً باید تعویض شود.
- تست المنت: با مولتیمتر اهم دو سر المنت را بسنجید (معمولاً بین ۱۵۰ تا ۳۵۰ اهم). اگر عدد صفر یا بینهایت بود، المنت سوخته است.
- بررسی برد کنترل: رله خروجی المنت روی برد اصلی را تست کنید تا از ارسال ولتاژ ۲۲۰ ولت در زمان دیفراست اطمینان حاصل شود.
۵. ارور E6 یخچال اکولوکس: خطای عدم ارتباط (Communication Error)
- علت بروز: اختلال در ارسال سیگنال و دیتا بین برد اصلی (کف یا پشت دستگاه) و برد نمایشگر لمسی روی درب.
- نشانهها: چشمک زدن صفحه نمایش، عمل نکردن کلیدهای تاچ، یا روشن و خاموش شدن کدهای نامفهوم.
- نحوه برطرف کردن:
- دسته سیم عبوری از لولای درب بالا را بررسی کنید؛ باز و بسته شدن مکرر درب میتواند کابل فلت رابط را دچار قطعی کند.
- کانکتورها و سوکتهای هر دو برد را جدا کرده و در صورت سولفاته شدن تمیز نمایید.
- ولتاژ تغذیه ۵ ولت ورودی به پنل نمایشگر را اندازهگیری کنید.
۶. ارورهای F1 و F2: خرابی فنهای اواپراتور (یخچال و فریزر)
- علت بروز: گیر کردن پروانه به دلیل تجمع یخ، خرابی بوش و شفت موتور فن یا قطع شدن سیمپیچ فن.
- نشانهها: صدای تقتق یا زوزه شدید از داخل دستگاه، گرم شدن طبقات با وجود خنک بودن اواپراتور.
- نحوه برطرف کردن:
- قاب داخلی را باز کرده و مطمئن شوید پروانه فن آزادانه میچرخد و یخی مانع آن نشده است.
- ولتاژ پایههای فن (۱۲ ولت DC یا ۲۲۰ ولت AC بسته به مدل) را هنگام استارت بسنجید.
- در صورت تأمین ولتاژ و نچرخیدن، فن معیوب است و نیاز به تعویض دارد.
اقدامات پیشگیرانه برای جلوگیری از بروز خطا در یخچال اکولوکس
- استفاده از محافظ برق استاندارد: نوسانات ولتاژ بیشترین عامل آسیب به میکروکنترلر و قطعات حساس برد الکترونیکی است.
- رعایت فاصله استاندارد از دیوار: حداقل ۱۰ تا ۱۵ سانتیمتر فاصله بین پشت دستگاه و دیوار ایجاد کنید تا چرخش هوا اطراف موتور و کندانسور بهخوبی انجام پذیرد.
- تراز بودن اصولی کابین: تراز نبودن یخچال مانع از بسته شدن کیپِ دربها شده و ورود هوای مرطوب موجب تشکیل برفک و خطا در سیستم یخزدایی میشود.
- سرویس دورهای کندانسور: غبارزدایی لولههای پشت یا زیر یخچال هر ۶ ماه یکبار راندمان سرما را بالا برده و فشار را از روی کمپرسور و فن برمیدارد.
خدمات تخصصی تعمیر یخچال اکولوکس در محل
در صورتی که کدهای خطا با ریست ساده یا تعویض سنسور رفع نشوند، اختلال میتواند ناشی از معیوب شدن آیسیهای پردازنده، تخلیه گاز مبرد یا سوختن رلههای فرمان برد باشد. تکنسینهای مجرب برفاب سرویس آماده ارائه خدمات عیبیابی و تعمیر یخچال در اسلامشهر، رباطکریم و پرند با استفاده از قطعات فابریک و در کوتاهترین زمان ممکن در محل شما هستند.
| کد خطا | علت احتمالی | بخش درگیر | راهکار اولیه |
|---|---|---|---|
| … | … | … | … |
| C1 | عدم کارکرد یا استارت نشدن کمپرسور | کمپرسور / رله استارت / خازن | بررسی برق ورودی کمپرسور و سلامت رله |
| C2 | سرمای ناکافی در کابین (افت برودت) | مدار گاز / نشتی / کمپرسور | بررسی نشتی گاز و دمای واقعی اواپراتور |
بخش توضیحات تکمیلی برای C1 و C2

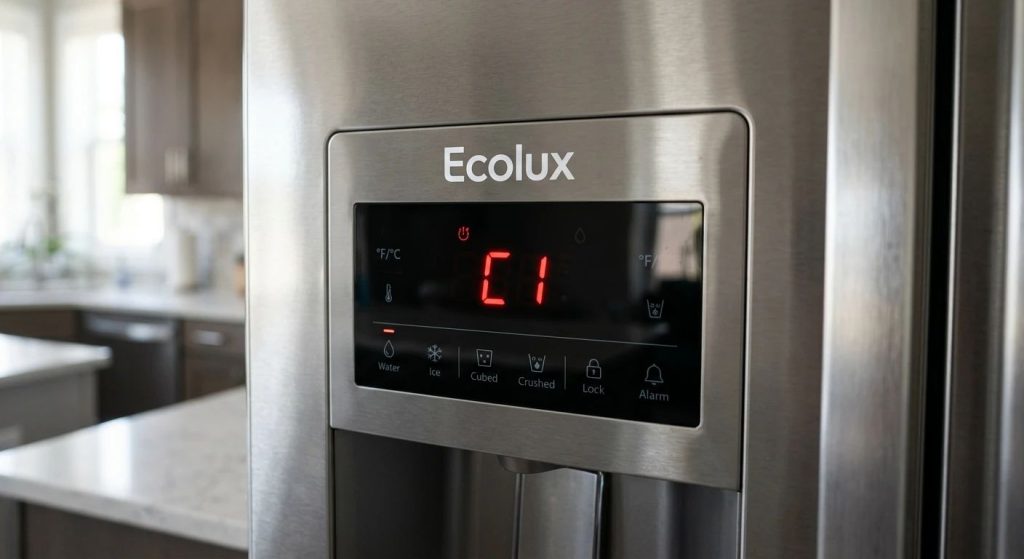

۷. ارور C1 یخچال اکولوکس: عدم کارکرد کمپرسور
- علت بروز: برد اصلی فرمان استارت به کمپرسور ارسال نمیکند یا کمپرسور به دلیل نقص در سیستم استارت (رله، خازن یا اورلود) قادر به روشن شدن نیست.
- نشانهها: سکوت کامل دستگاه، کار نکردن موتور با وجود روشن بودن نمایشگر، یا شنیدن صدای “تیک” متناوب.
- نحوه برطرف کردن:
- بررسی ولتاژ خروجی برد اصلی به سمت کمپرسور (توسط تکنسین).
- تست سلامت رله استارت و خازن (در صورت وجود).
- تست سیمپیچهای کمپرسور (Main و Aux) با اهممتر؛ در صورت سوختگی سیمپیچ، کمپرسور باید تعویض شود.
۸. ارور C2 یخچال اکولوکس: سرمای ناکافی در کابین
- علت بروز: این خطا معمولاً نشاندهنده یک مشکل سیستمی است که مانع از حفظ دمای مطلوب شده است. میتواند ناشی از کمبود گاز مبرد، خرابی کمپرسور، یا کثیفی بیش از حد کندانسور باشد.
- نشانهها: دمای یخچال بالاتر از حد نرمال است، کمپرسور یکسره کار میکند یا بیش از حد داغ میشود.
- نحوه برطرف کردن:
- بررسی فشار گاز: اگر گیج فشار نشاندهنده کمبود گاز باشد، باید نشتییابی دقیق انجام و پس از رفع نشت، شارژ گاز مجدد صورت گیرد.
- تمیزکاری کندانسور: اطمینان حاصل کنید که گردش هوا در پشت یخچال توسط گرد و غبار مسدود نشده باشد.
- تست درب: اطمینان از سلامت لاستیک دور درب؛ نشت هوای گرم به داخل کابین باعث میشود کمپرسور نتواند دما را پایین بیاورد (خطای C2).
نکته فنی مهم:
از آنجایی که ساختار بردهای یخچالهای برندهایی نظیر اکولوکس، التتو و رنزو اشتراکات ساختاری زیادی دارند، این کدهای C1 و C2 بهعنوان عیبیابیهای تکمیلی برای افزایش دقت گزارشگیری در سیستمهای کنترل تعریف شدهاند. در مدلهای پیشرفتهتر، C1 مستقیماً به ناتوانی کمپرسور در رسیدن به دور نامی (در مدلهای اینورتر) اشاره دارد که نیازمند بررسی تخصصی برد اینورتر و سیمپیچهای موتور است.
اگر برای عیبیابی بخش کمپرسور به کمک نیاز دارید، میتوانید از تستر بردهای اینورتر (مانند دیاگرامی که در تصاویر فنی قبلی وجود داشت) برای تشخیص سلامت خروجیهای U، V و W برد استفاده کنید.
