راهنمای جامع ارورها و خطاهای یخچال فریزر رنزو (Renzo) + روشهای برطرف کردن
یخچال فریزرهای رنزو (Renzo) از جمله محصولات مدرن و باکیفیت بازار لوازم خانگی هستند که به سیستمهای هوشمند مدیریت سرما، بردهای الکترونیکی پیشرفته و سیستمهای عیبیاب خودکار مجهز شدهاند. زمانی که یکی از قطعات حیاتی نظیر سنسورها، سیستم برفکزدایی (دیفراست)، فنها یا کمپرسور دچار نوسان یا خرابی شود، برد کنترل دستگاه پیغامی به شکل یک کد خطا روی نمایشگر دیجیتال نشان میدهد.
آشنایی با انواع ارور یخچال رنزو به شما کمک میکند علت اختلال را بهسرعت شناسایی کنید و از آسیبهای سنگینتر به موتور یا برد الکترونیکی جلوگیری نمایید. تیم تخصصی برفاب سرویس در این راهنما، تمامی کدهای خطای رایج یخچال و فریزر رنزو، علت بروز هر ارور و راهکارهای تخصصی رفع آن را بهطور کامل گردآوری کرده است.
جدول سریع کدهای خطای یخچال رنزو
| کد خطا | علت احتمالی | بخش درگیر | راهکار اولیه |
|---|---|---|---|
| C1 | کارنکردن یا روشن نشدن کمپرسور | کمپرسور، رله استارت، برد | تست رله و اورلود، بررسی ولتاژ خروجی برد |
| C2 | عدم کافی سرما در کابین | مدار مبرد، گاز، فن گردش هوا | بررسی نشتی گاز، سلامت کمپرسور و دیفراست |
| E1 | ایراد در سنسور دمای محیطی یخچال | سنسور کابین یخچال | بررسی اهم سنسور و سیمکشی |
| E2 | نقص در سنسور دمای کابین فریزر | سنسور فریزر | اندازهگیری مقاومت و تعویض سنسور |
| E3 | خرابی سنسور اواپراتور یا سیستم دیفراست | سنسور دیفراست / المنت | تست ترموفیوز، سنسور و هیتر |
| E4 | اختلال در سیستم دیفراست فریزر | المنت دیفراست و برد | بررسی مدار فرمان دیفراست |
| E5 | ایراد در سنسور دمای محیط بیرون | سنسور بیرونی (Ambient) | تست سنسور محیطی روی سقف یا پنل |
| E6 | خطای ارتباطی بین برد اصلی و پنل | برد نمایشگر و کابل رابط | بررسی فلت، سوکتها و ولتاژ ۵ ولت |
| F1 / F2 | نقص در فن اواپراتور یخچال یا فریزر | موتور فن BLDC یا معمولی | بررسی مسدودی پروانه و ولتاژ فن |
| F3 / F4 | ایراد در فن کندانسور دستگاه | فن موتور / مدار خنککننده | تمیزکاری کندانسور و تعویض فن |
| H1 / H2 | ایراد در کارنکردن المنت یخچال و فریزر | المنت / ترموفیوز | بررسی مدار برد،هیتر ،ترموفیوز |
بررسی تخصصی ارورهای یخچال فریزر رنزو و نحوه رفع آنها
۱. ارور C1 یخچال رنزو: کارنکردن یا روشن نشدن کمپرسور (موتور)
- علت بروز: این کد زمانی فعال میشود که برد اصلی فرمان روشن شدن کمپرسور را صادر کرده است، اما جریانی دریافت نمیشود یا موتور قادر به استارت نیست. علل شایع شامل خرابی رله استارت، پریدن اورلود، قطعی در خروجی رله کمپرسور روی برد، یا قفل شدن مکانیکی (جام کردن) پیستونهای موتور است.
- نشانهها: صدای تقتق متناوب از پشت دستگاه، سکوت مطلق موتور با وجود روشن بودن صفحه نمایش و گرم شدن مداوم محفظه داخلی.
- نحوه برطرف کردن:
- یخچال را از برق کشیده و رله استارت و اورلود متصل به پایههای کمپرسور را بررسی کنید. سوختگی فیزیکی یا تغییر رنگ پلاتینها نشانه خرابی است.
- پایههای موتور (Common, Start, Run) را با مولتیمتر اندازهگیری کنید؛ وجود اتصال کوتاه به بدنه یا قطع بودن سیمپیچها نشانه سوختگی کمپرسور است.
- ولتاژ خروجی رله کمپرسور روی برد الکترونیکی ($220\text{V AC}$) را هنگام زمان کارکرد موتور اندازه بگیرید. در صورت عدم ارسال ولتاژ، رله یا مدار فرمان برد آسیب دیده است.
۲. ارور C2 یخچال رنزو: عدم کافی سرما در کابین (برودت ضعیف)
- علت بروز: با وجود کارکرد موتور، حسگرهای دما تشخیص میدهند که سرمایش به حد مطلوب نرسیده است. این اختلال معمولاً بر اثر کمبود یا نشتی گاز مبرد، ضعیف شدن راندمان کمپرسور (افت فشار سیلندر)، مسدود شدن مدار دیفراست و انباشت یخ روی اواپراتور، یا فرسودگی نوارهای دور درب رخ میدهد.
- نشانهها: فاسد شدن زودهنگام مواد غذایی، نرم شدن بستنی و یخ در فریزر، یکسره کار کردن مداوم موتور بدون خنککنندگی کافی.
- نحوه برطرف کردن:
- سلامت نوارهای درزگیر مگنتی دور دربها را چک کنید تا هوای گرم محیط به داخل نفوذ نکند.
- بررسی کنید که فن اواپراتور پرتاب باد خنک را به داخل محفظه بهخوبی انجام میدهد.
- لولههای اواپراتور و لوله برگشت کمپرسور را از نظر برودت بررسی کنید. سرمای کم یا یخزدگی نقطهای نشانه نشتی مبرد و نیاز به نشتیابی و شارژ گاز است.

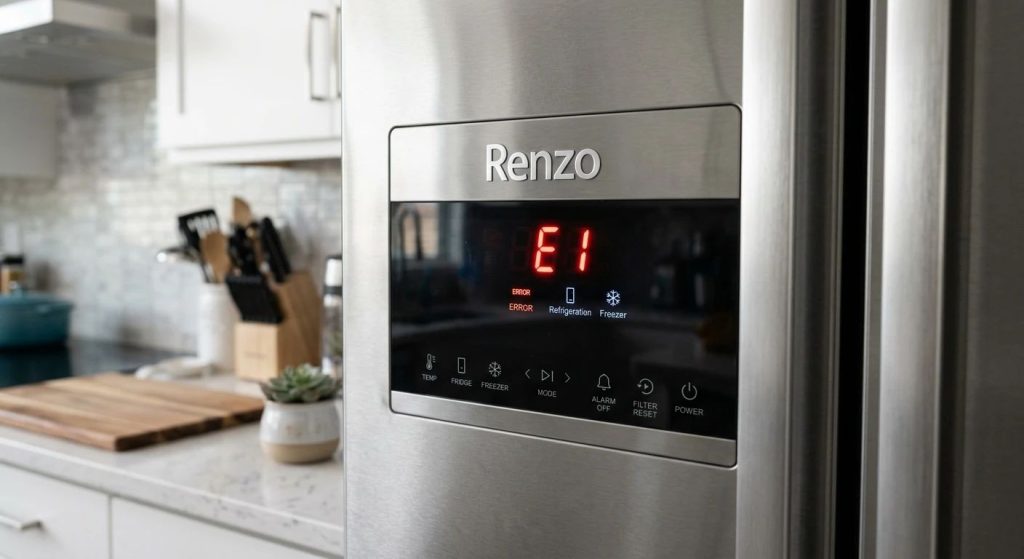

۳. ارور E1 یخچال رنزو: خرابی سنسور دمای یخچال
- علت بروز: سنسور دمای داخلی کابین یخچال وظیفه دارد دمای لحظهای را به برد فرمان گزارش دهد. قطعی مدار، اتصال کوتاه یا تغییر اهم غیرعادی این سنسور باعث نمایش خطای E1 میشود.
- نشانهها: خنک نکردن کابین یخچال، یخ زدن بیشازحد مواد غذایی داخل طبقات یا کارکرد مداوم و یکسره کمپرسور.
- نحوه برطرف کردن:
- برق دستگاه را قطع کرده و کاور سنسور داخل یخچال را باز کنید.
- با مولتیمتر در حالت اهم، مقاومت سنسور NTC را اندازه بگیرید (در دمای اتاق $25^\circ\text{C}$ معمولاً مقاومتی بین $5\text{ k}\Omega$ تا $10\text{ k}\Omega$ دارد).
- در صورت قطعی، اتصال کوتاه یا انحراف شدید اهم، سنسور را با نمونه استاندارد تعویض نمایید.
- سوکتها و مسیر سیمکشی متصل به برد اصلی را از نظر اکسیداسیون و قطعی تست کنید.
۴. ارور E2 یخچال رنزو: نقص سنسور دمای فریزر
- علت بروز: سنسور دمای کابین فریزر دچار فرسودگی، نفوذ رطوبت، قطعی داخلی یا خرابی سیمکشی شده است.
- نشانهها: عدم افت دمای فریزر به حد استاندارد یا به صدا درآمدن بوق هشدار دما.
- نحوه برطرف کردن:
- سنسور فریزر را جدا کرده و تغییرات مقاومت آن را در بازههای دمایی مختلف بسنجید.
- چنانچه اهم سنسور با سرما یا گرما تغییری نشان نداد، سنسور سوخته و باید جایگزین شود.
- پورت ورودی سنسور فریزر روی برد اصلی را از نظر سلامت قطعات الکترونیکی بررسی کنید.
۵. ارور E3 یخچال رنزو: مشکل در سنسور دیفراست (یخزدایی)
- علت بروز: سنسور نصبشده روی لولههای اواپراتور وظیفه سنجش دمای یخزدایی را بر عهده دارد. خرابی این سنسور باعث اختلال در آغاز یا پایان بهموقع پروسه برفکزدایی خودکار میشود.
- نشانهها: تشکیل حجم متراکمی از برفک و یخ پشت قاب اواپراتور فریزر، افت برودت و کارکرد طولانیمدت موتور.
- نحوه برطرف کردن:
- کاور پشت محفظه فریزر را باز کرده و در صورت وجود یخ، با هوای گرم ملایم یخها را ذوب کنید.
- سنسور دیفراست را چک کنید؛ مقاومت آن در دمای زیر صفر بهمراتب افزایش مییابد.
- سوکت اتصال سنسور به دسته سیم اصلی را از رطوبت و زنگزدگی پاک کنید یا سنسور را تعویض نمایید.
۶. ارور E4 یخچال رنزو: اختلال مدار دیفراست و المنت
- علت بروز: اگر سیستم برفکزدایی در بازه زمانی استاندارد تعریفشده نتواند اواپراتور را عاری از یخ کند، خطای E4 صادر میشود. این عیب معمولاً ناشی از سوختگی هیتر، قطعی ترموفیوز یا نقص رله دیفراست برد است.
- نحوه برطرف کردن:
- تست ترموفیوز: ترموفیوز باید تست بوق (اتصال کامل) بدهد؛ در صورت قطع بودن مدار، فیوز سوخته و باید همراه با بررسی ریشهای دمای اواپراتور تعویض شود.
- تست المنت دیفراست: مقاومت اهمی هیتر معمولاً بین $150,\Omega$ تا $400,\Omega$ است؛ مقاومت بینهایت نشاندهنده سوختگی المنت است.
- تست برد فرمان: سلامت رله خروجی المنت روی برد اصلی را از نظر ارسال ولتاژ $220\text{V AC}$ بررسی کنید.
۷. ارور E5 یخچال رنزو: ایراد در سنسور دمای محیطی بیرونی
- علت بروز: سنسور تعبیهشده در بالای کابین یا داخل پنل خارجی که دمای هوای اتاق را جهت تنظیم نرخ کارکرد کمپرسور میسنجد، قطع یا خراب شده است.
- نحوه برطرف کردن:
- وضعیت سیمکشی و سوکت این سنسور روی سقف یا بدنه دستگاه را چک کنید.
- با مولتیمتر اهم سنسور محیطی بیرونی را بررسی کرده و در صورت خرابی، قطعه را جایگزین نمایید.
۸. ارور E6 یخچال رنزو: خطای عدم ارتباط (Communication Error)
- علت بروز: برد نمایشگر لمسی روی درب قادر به تبادل سیگنال داده با برد کنترلر اصلی نیست.
- نشانهها: چشمک زدن صفحه نمایش، غیرفعال شدن کلیدها یا بروز ناهماهنگی در تنظیمات دما.
- نحوه برطرف کردن:
- دستهسیم عبوری از بالای لولای درب یخچال را بررسی کنید؛ باز و بسته شدن مداوم درب میتواند باعث ساییدگی یا قطعی رشتهسیمها شود.
- کانکتورهای سوکت رابط بین دو برد را بررسی و تمیز کنید.
- خطوط تغذیه $5\text{V DC}$ و مسیر سیگنال دیتای سریال را کنترل نمایید.
۹. ارورهای F1 و F2: خرابی فنهای داخلی (اوپراتور یخچال و فریزر)
- علت بروز: عدم چرخش پروانه فن، گیرکردن پروانهها در میان یخ و برفک یا سوختن موتور فن.
- نشانهها: صدای تقتق یا زوزه غیرعادی از داخل محفظه و گرم شدن فضای طبقات.
- نحوه برطرف کردن:
- دستگاه را خاموش کرده و قاب دریچههای گردش باد را باز کنید.
- چنانچه پروانه با یخ مسدود شده، نقص در مدار دیفراست را رفع کنید.
- ولتاژ ورودی موتور فن (معمولاً $12\text{V DC}$ در فنهای براشلس یا $220\text{V AC}$ در مدلهای سنتی) را بسنجید و در صورت گیرپاژ یا سوختگی، مجموعه فن را تعویض کنید.
۱۰. ارورهای F3 و F4: ایراد در فن کندانسور (موتور)
- علت بروز: فن کنار کمپرسور در پشت یخچال وظیفه خنکسازی لولههای گاز و موتور را بر عهده دارد. از کار افتادن آن منجر به داغ شدن شدید کمپرسور و افت راندمان سرما میشود.
- نحوه برطرف کردن:
- یخچال را جلو کشیده و پروانه فن را از تجمع گرد و خاک یا پرز پاکسازی کنید.
- چرخش شفت را تست کرده و در صورت گریپاژ یا عدم چرخش با وجود رسیدن ولتاژ، موتور فن را تعویض نمایید.
۱۱. ارورهای H1 و H2: هشدار دمای غیرعادی بالا در کابین
- علت بروز: دمای کابین برای مدتی طولانی از آستانه مجاز فراتر رفته است.
- نحوه برطرف کردن:
- از بسته بودن کامل درب و سلامت لاستیکهای مگنتی دور درب اطمینان حاصل کنید.
- مدار مبرد و کمپرسور را بررسی نمایید؛ کمبود گاز، گرفتگی لوله مویین یا خرابی سوپاپهای کمپرسور میتواند عامل این ارور باشد.
اقدامات پیشگیرانه برای جلوگیری از بروز خطاهای یخچال رنزو
- استفاده از ترانس و استابلایزر استاندارد: نوسانات ولتاژ برق شهری بیشترین عامل آسیب به آیسیهای پردازنده، حافظه EEPROM و رلههای برد یخچال رنزو هستند.
- رعایت فاصله با دیوار: حداقل ۱۰ تا ۱۵ سانتیمتر بین بدنه پشت یخچال و دیوار فاصله بگذارید تا تبادل حرارتی لولههای کندانسور و هوادهی فن بهخوبی انجام گیرد.
- تراز بودن کامل پایهها: تراز نبودن یخچال موجب شل ماندن درب، نفوذ هوای گرم و مرطوب، برفکزدگی شدید و به هم خوردن تعادل دمایی میشود.
- تمیزکاری دورهای کندانسور: هر ۶ ماه یکبار توری و شبکه لولههای کندانسور پشت دستگاه را با جاروبرقی تمیز کنید تا فشار مضاعف از روی کمپرسور برداشته شود.
