جدول و روش‌های رفع عیب
یخچال فریزرهای پارس (Pars) از جمله پرکاربردترین محصولات ایرانی هستند که در مدل‌های مختلف دوقلو (لاردر و فور استار)، کمبی (شیربرقی‌دار و ساده) و مدل‌های مجهز به بردهای دیجیتال سه دکمه، چهار دکمه و شش دکمه تولید شده‌اند. سیستم هوشمند کنترل و برد میکروپروسسوری این دستگاه‌ها به‌محض بروز اختلال در حسگرهای دما، اواپراتور یا فرآیند سرمایش، خطای مشخصی را روی نمایشگر دیجیتال نمایش می‌دهد.
تشخیص زودهنگام کد خطا مانع از یکسره کار کردن کمپرسور، افت شدید سرما و سوختن قطعات گران‌قیمت می‌گردد. در این مقاله تخصصی از برفاب سرویس، کدهای خطای تمامی مدل‌های یخچال فریزر پارس، مشخصات فنی سنسورها و راهنمای گام‌به‌گام رفع عیب ارائه شده است.
۱. جدول کدهای خطای کلی و مدل‌های کمبی و لاردر / فور استار
این کدها در مدل‌های پرطرفدار دوقلو (یخچال Larder و فریزر Four Star) و همچنین مدل‌های کمبی (با شیر برقی و بدون شیر برقی) مشترک هستند:
| کد خطا | عنوان خطا | علل احتمالی | اقدام و بررسی اولیه |
|---|---|---|---|
| AF | خرابی یا قطعی سنسور دمای محیط یخچال | قطعی سیم‌کشی، تغییر اهم سنسور، خرابی سوکت یا نقص در مدار پردازش برد | اندازه‌گیری اهم سنسور کبین یخچال، بررسی سوکت و مسیر فلت تا برد |
| EF | خرابی یا قطعی سنسور داخل اواپراتور یخچال | نفوذ رطوبت به سنسور اواپراتور، خرابی سیم‌کشی یا قطعی مدار روی برد | تست سنسور اواپراتور و بررسی سیستم دیفراست |
| FF | خرابی یا قطعی سنسور دمای فریزر | قطعی یا خرابی سنسور فریزر، جدا شدن کانکتور یا آسیب بخش ورودی برد | سنجش مقاومت اهمی سنسور فریزر و تست ولتاژ خروجی برد |
| HI | هشدار دمای بالای محفظه فریزر | بالا رفتن دمای کابین فریزر از 24درجه (روشن شدن پس از قطعی برق، باز ماندن درب یا نشت مبرد) | بستن کامل درب، عدم دستکاری تنظیمات تا زمان خنک‌سازی کامل؛ در صورت تداوم، بررسی شارژ گاز |
| ( – – ) | وضعیت خاموشی کابین یخچال (حالت استندبای) | غیرفعال‌سازی دستی یخچال از طریق دکمه تنظیم درجه | فشردن مجدد دکمه پاور/تنظیم درجه جهت فعال‌سازی مجدد کابین و روشن شدن لامپ |
۲. جدول کدهای خطای بردهای سه دکمه، چهار دکمه و شش دکمه پارس
در سری‌های مجهز به بردهای دیجیتال ۳، ۴ و ۶ کلیده، کدهای اختصاصی زیر برای فریزر تعریف شده است:
| کد خطا | عنوان خطا | علت فنی | اقدام و راهکار |
|---|---|---|---|
| PO | قطعی سنسور داخل کابین فریزر | باز بودن مدار سنسور (Open Circuit)، پاره شدن سیم یا خرابی سنسور | بازبینی اتصالات سنسور و تعویض سنسور معیوب |
| PC | اتصال کوتاه سنسور کابین فریزر | چسبیدن رشته‌های سیم، اتصالی داخلی NTC (Short Circuit) | بررسی سیم‌کشی از لحاظ لهیدگی یا آب‌خوردگی و تعویض سنسور |
| HI | دمای بیش‌ازحد گرم در کابین فریزر | دمای فریزر بالاتر از ۲۴درجهاست | بررسی عملکرد کمپرسور، نوار دور درب و سیکل برودت |
| LO | دمای بیش‌ازحد سرد در کابین فریزر | دمای فریزر سردتر از ۳۴درجه است (یکسره کار کردن موتور) | تست رله کمپرسور روی برد (پلاتین چسبانده) و تست اهم سنسور |
۳. مشخصه فنی مهم سنسورهای یخچال پارس (مقدار اهم سنسور)
یکی از اساسی‌ترین نکات در عیب‌یابی و تعویض سنسورهای برند پارس، مقدار مقاومت اسمی آن‌هاست:
نکته تخصصی: تمامی سنسورهای دمایی مورد استفاده در پلتفرم یخچال فریزرهای پارس از نوع NTC با مقاومت استاندارد ۳کیلو (سه کیلو اهم در دمای استاندارد ۲۵درجه می‌باشند.
در زمان تعویض حتماً باید از سنسور فابریک ۳کیلواهم استفاده شود. استفاده اشتباه از سنسورهای متداول متفرقه باعث خطای خوانش دما، اختلال در زمان استارت کمپرسور و ارورهای پی‌درپی می‌گردد.
راهنمای گام‌به‌گام رفع عیب خطاهای یخچال پارس
۱. نحوه رفع خطای AF (سنسور محیط یخچال)
- دلیل ارور: این کد نشان می‌دهد مقاومت سنسور محیطی یخچال توسط پردازنده خوانده نمی‌شود (مدار باز یا خارج از بازه مجاز).
- نحوه بررسی:
- کاور سنسور کابین یخچال را باز کنید.
- فیش‌های اتصال را جدا کرده و اهم سنسور را با مولتی‌متر در دمای اتاق اندازه بگیرید (باید حدود $3\text{ k}\Omega$ باشد).
- در صورت نمایش مقاومت بی‌نهایت (Open) یا عدد نامتعارف، سنسور را تعویض کنید.
- در صورت سالم بودن سنسور، مسیر کابل تا برد اصلی و مقاومت‌های پول‌آپ (Pull-up) ورودی برد را تست نمایید.
۲. نحوه رفع خطای EF (سنسور اواپراتور یخچال)
- دلیل ارور: سنسور یخ‌زدایی چسبیده به لوله‌های اواپراتور قطع شده یا رطوبت به داخل غلاف آن رسوخ کرده است.
- نحوه بررسی:
- کاور پنل انتهای کابین یخچال را باز کنید تا به شبکه اواپراتور دسترسی پیدا کنید.
- سلامت سنسور پای فین‌ها را تست کنید.
- سوکت رابط را از رطوبت و جرم پاکسازی کرده و در صورت انحراف اهم، سنسور اواپراتور $3\text{K}$ جدید جایگزین کنید.
۳. نحوه رفع خطای FF (سنسور دمای فریزر)
- دلیل ارور: سنسور خوانش دمای محفظه انجماد فریزر قطع شده یا برد قادر به دریافت دیتای آن نیست.
- نحوه بررسی:
- سوکت سنسور فریزر را جدا کرده و مقدار مقاومت آن را ارزیابی نمایید.
- بررسی کنید که سیم سنسور در اثر جابه‌جایی طبقات یا انباشت یخ دچار کشیدگی و قطعی نشده باشد.
۴. نحوه بررسی خطاهای PO و PC در بردهای ۳، ۴ و ۶ کلیده

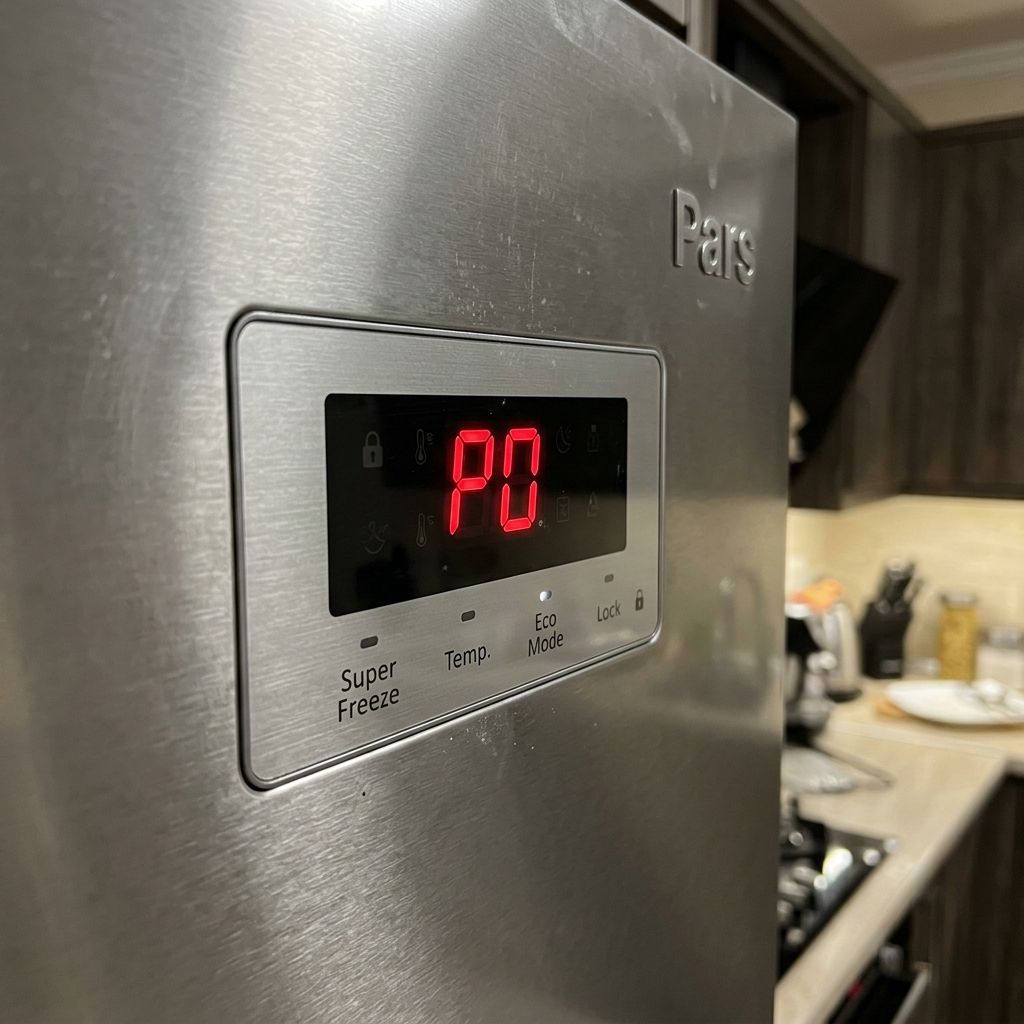

- ارور PO (سنسور قطع): مدار حسگر کابین فریزر قطع شده است. سوکت‌های پشت برد و بدنه فریزر را تست کنید. با یک سنسور سالم۳کیلو خطا را تست کنید.
- ارور PC (سنسور اتصالی): دو سیم ورودی سنسور به یکدیگر وصل شده‌اند یا در اثر رطوبت، مقاومت به سمت صفر میل کرده است. سیم‌کشی را بررسی کرده و سنسور را عوض کنید.
۵. تحلیل ارورهای HI و LO
- ارور HI (گرما): طبیعی است که پس از نصب اولیه، اسباب‌کشی، قطعی درازمدت برق یا تمیزکاری، نمایشگر خطای HI را نشان دهد. دستگاه باید ۴ تا ۶ ساعت کار کند تا دمای داخل به زیر منفی ۲۰ درجه برسد و ارور خودبه‌خود محو شود. اما اگر فریزر ساعت‌ها کار کرد و همچنان HI نمایش داده شد، نشت گاز، خرابی سوپاپ کمپرسور، خرابی فن یا خرابی سیستم دیفراست محتمل است.
- ارور LO (سرمای بیش‌ازحد): اگر دمای داخلی به زیر منفی ۳۴ درجه سانتی‌گراد افت کند، دستگاه آلارم LO می‌دهد. علت معمولاً چسبیدن پلاتین رله کمپرسور روی برد است که مانع از خاموش شدن موتور می‌شود (کارکرد یکسره). در این حالت رله برد اصلی باید تعویض گردد.
۶. علامت خط‌چین ( – – ) در نمایشگر
- وضعیت: این علامت ارور فنی و خرابی سخت‌افزاری نیست؛ بلکه نشان می‌دهد کابین یخچال به دستور کاربر از مدار خارج (خاموش) شده است. در این شرایط لامپ روشنایی داخلی کابین نیز برای صرفه‌جویی خاموش می‌ماند.
- راه‌حل: با فشردن کلید پاور یا فشردن و نگه‌داشتن کلید تنظیم درجه یخچال، محفظه را مجدداً روشن کنید.
اقدامات پیشگیرانه برای جلوگیری از آسیب به برد و سنسورهای پارس
- استفاده از محافظ الکترونیکی استاندارد: بردهای دیجیتال پارس نسبت به نوسانات شدید ولتاژ حساس بوده و نوسان برق می‌تواند به ورودی آنالوگ به دیجیتال (ADC) میکروکنترلر صدمه بزند.
- بررسی دوره‌ای سلامت نوارهای دور درب: فرسودگی لاستیک موجب ورود هوای مرطوب، برفک زدن اواپراتور و فشار مضاعف روی سنسورهای دیفراست و کمپرسور می‌شود.
- عدم باز ماندن طولانی درب فریزر: باز ماندن درب با افزایش ناگهانی دما، تحریک آلارم HI و کارکرد طولانی کمپرسور همراه خواهد بود.
خدمات تخصصی عیب‌یابی و تعمیرات یخچال پارس در محل
بررسی دقیق مدارهای بردی پارس و تست اهمی سنسورها نیازمند تجهیزات الکترونیکی دقیق و قطعات استاندارد ۳کیلو اهم شرکتی است. نصب سنسورهای متفرقه موجب انحراف شدید دمایی و کاهش طول عمر موتور می‌گردد.
در صورتی که کدهای خطای فوق با روش‌های اولیه برطرف نشدند، می‌توانید جهت درخواست حضور سرویس‌کار مجرب در تمامی مناطق تهران، اسلامشهر، واوان، رباط‌کریم، بهارستان و پرند، از طریق صفحه تعمیر یخچال در اسلامشهر در سایت برفاب سرویس اقدام فرمایید.
همچنین کاربران گرامی در شهرستان‌های اسلامشهر، گلستان، نسیم‌شهر و رباط‌کریم می‌توانند به بخش تخصصی خدمات برند پارس در سایت برفاب سرویس مراجعه نموده تا تعمیرات در کوتاه‌ترین زمان، با قطعات اورجینال و ضمانت کتبی در منزل انجام پذیرد.
