یخچال فریزرهای هیوندای (Hyundai) در مدل‌های متنوع ساید‌بای‌ساید، دوقلو و کمبی به بردهای کنترل دیجیتال و سیستم‌های پیشرفته عیب‌یابی خودکار مجهز هستند. بروز هرگونه اختلال در حسگرها، سیستم یخ‌زدایی (دیفراست)، فن‌ها یا کمپرسور، به‌صورت کدهای خطای حروفی یا عددی روی صفحه نمایشگر ظاهر می‌شود.
شناسایی زودهنگام کد خطا مانع از یکسره کار کردن کمپرسور، آسیب به برد الکترونیکی و افت سرمایش محفظه‌ها می‌شود. در این مقاله تخصصی از برفاب سرویس، کامل‌ترین جدول کدهای خطای یخچال فریزر هیوندای، مقدار دقیق مقاومت سنسورها و راهکارهای گام‌به‌گام رفع عیب ارائه شده است.
۱. جدول کامل ارورهای یخچال فریزر هیوندای (مدل‌های مختلف)
| کد خطا | معنی و مفهوم خطا | بخش درگیر | راهکار بررسی و رفع عیب |
|---|---|---|---|

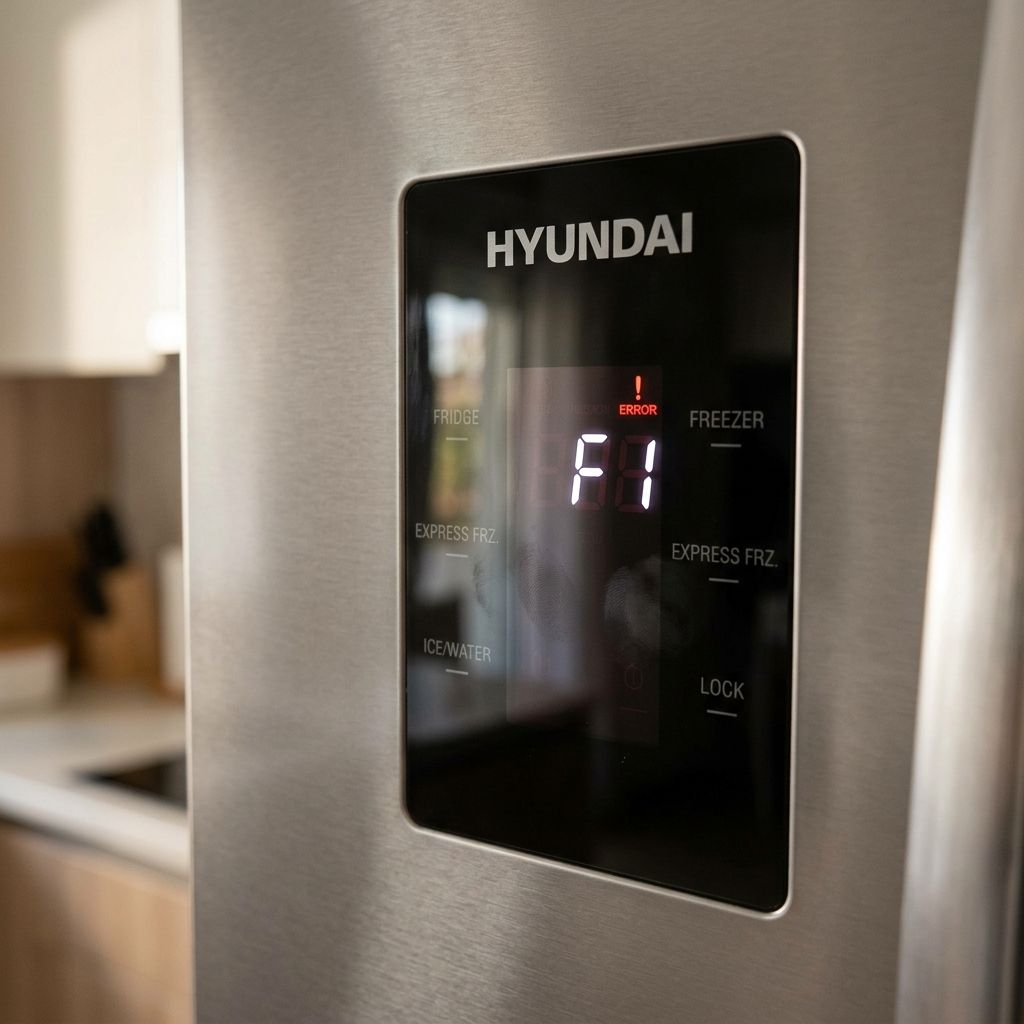

| F1 | خرابی سنسور اواپراتور فریزر | سنسور دیفراست فریزر | بررسی مقاومت سنسور ۱۰کیلو اهم، سوکت و برد |
| F2 | خرابی سنسور محیطی فریزر | سنسور دمای کابین فریزر | تست اهمی سنسور و سیم‌کشی |
| F3 | خرابی سنسور اواپراتور یخچال | سنسور دیفراست یخچال | اندازه‌گیری اهم سنسور، رفع اتصالی یا تعویض |
| F4 | خرابی سنسور دمای محیط یخچال | سنسور داخل کابین یخچال | بررسی سنسور، کابل ارتباطی و سوکت‌ها |
| F5 | خرابی یا قطعی سنسور یخ‌ساز | سیستم یخ‌ساز (Icemaker) | بررسی کانکتور یخ‌ساز و تعویض سنسور |
| F8 / F9 | نقص در کارکرد فن‌های داخلی | فن اواپراتور / فن گردش هوا | چک کردن پروانه فن از لحاظ گیرپاژ و ولتاژ ورودی |
| EH | خرابی سنسور دمای محیط بیرونی | سنسور محیطی (Ambient) | تست سنسور بالای کابین و ورودی برد |
| E0 / EO | عدم ارتباط برد اصلی با پنل نمایشگر | برد دیسپلی، فلت و کابل رابط | بررسی کابل لولای درب، سوکت‌ها و ولتاژ ۵ ولت |
| EE | خطای حافظه پردازنده (EEPROM) یا سنسور یخ‌ساز | آی‌سی برد فرمان یا سنسور یخ‌ساز | ریست دستگاه، بررسی برد یا سنسور یخ‌ساز |
| E1 | خرابی سنسور محیطی یا فن اواپراتور | سنسور دمای کابین / فن اواپراتور | اندازه‌گیری مقاومت سنسور و تست چرخش فن |
| E2 | خرابی سنسور محیطی فریزر یا فن اواپراتور فریزر | سنسور فریزر / موتور فن | تست سلامت الکتروموتور فن و اهم سنسور |
| E3 | خرابی سنسور دیفراست یا فن کندانسور | سنسور اواپراتور / فن خنک‌کننده پشت | بررسی سنسور دیفراست و فن کنار کمپرسور |
| E4 | خرابی فن کندانسور یخچال | فن کندانسور / مدار فن برد | روان‌کاری شفت فن و اندازه‌گیری ولتاژ تغذیه |
| E5 | اختلال در سیستم یخ‌ساز خودکار | موتور گیربکس یا مدار یخ‌ساز | تست مکانیکی قالب یخ‌ساز و میکرو‌سوئیچ‌ها |
| E6 | خرابی فن گردش هوای داخل کابین | فن دمپر / پروانه گردش هوا | بررسی مسدودی کانال باد و سلامت فن |
| E8 | خرابی سنسور دمای محیط بیرونی | سنسور بالای سقف دستگاه | بررسی سلامت اهمی سنسور محیطی |
| H1 | سوختگی یا قطعی المنت اواپراتور فریزر | هیتر دیفراست فریزر | تست اهمی المنت ۱۵۰تا ۳۵۰اهم و ترموفیوز |
| H2 | خرابی المنت سینی تخلیه فریزر | هیتر ناودانی / درین | تست المنت کف سینی جهت جلوگیری از یخ‌زدگی لوله درین |
| H3 | خرابی المنت اواپراتور یخچال | هیتر اواپراتور یخچال | اندازه‌گیری مقاومت هیتر و رله دیفراست روی برد |
| H5 | پایان نیافتن چرخه دیفراست در زمان مجاز | ترموفیوز، سنسور، المنت | بررسی عدم ذوب کامل یخ‌ها و سلامت سنسور دیفراست |
| H6 | خرابی المنت ستون وسط فریزر | هیتر ضد تعریق ستون | بررسی اهم المنت (مقدار استاندارد |
| H7 | خرابی المنت ستون وسط یخچال | هیتر ضد تعریق ستون | تست مقاومت المنت (مقدار استاندارد حدود |
| HFT | قطع ارتباط دیسپلی با برد اصلی | کابل ارتباطی و پورت‌های برد | کنترل کابل رابط عبوری از لولا و بازبینی سوکت‌ها |
| D1 | خرابی دمپر هوای بین یخچال و فریزر | موتور دمپر (Damper) | تست باز و بسته شدن دریچه موتوردار دمپر و سنسور آن |
| L2 / L5 | اختلال در سیستم روشنایی | چراغ LED یا مدار تغذیه لامپ | بررسی لامپ‌ها، سوئیچ مگنتی درب و ترانزیستور درایور برد |
| C1 / C3 | روشن نشدن کمپرسور یا کارنکردن موتور | رله استارت، اورلود، برد، کمپرسور | تست پلاتین رله، تست سیم‌پیچ‌های موتور و خروجی برد |
| C2 / C4 | عدم برودت کافی و دمای نامناسب کابین | سیکل گاز مبرد، کمپرسور، دیفراست | نشت‌یابی گاز، بررسی کمپرسور و چرخه برفک‌زدایی |
| AI | اختلال کلی در سیستم خنک‌سازی | سیکل تبرید و کمپرسور | بررسی فشار گاز و کمپرسور |
| AH | عملکرد نادرست بخش آبگیری یا تخلیه یخ‌ساز | شیر برقی و مدول یخ‌ساز | تست بوبین شیر برقی ورودی و سنسور قالب یخ |
| EROR | خرابی یا سوختگی پردازنده برد الکترونیکی | برد کنترل اصلی (Main Board) | بررسی مدارات تغذیه، رگولاتور و پردازنده برد |
۲. جدول کدهای خطای تک‌رقمی هیوندای (کدهای ۱ تا ۹)
در برخی مدل‌های دوقلو و دیجیتال هیوندای، خطاها به‌صورت اعداد تک‌رقمی نمایش داده می‌شوند:
| کد خطا | علت و مفهوم خطا | اقدام لازم |
|---|---|---|
| کد ۱ | خرابی سنسور اواپراتور فریزر | اندازه‌گیری مقاومت سنسور اواپراتور و تست سوکت‌ها |
| کد ۲ | خرابی سنسور اواپراتور یخچال | بررسی سلامت سنسور دیفراست یخچال و سیم‌کشی |
| کد ۳ | عدم سرمایش کافی / خطای سرمای اواپراتور | نشت‌یابی سیکل گاز، بررسی گرفتگی لوله مویین یا راندمان موتور |
| کد ۴ | خرابی و توقف فن اواپراتور داخل کابین | بررسی گیرکردن پروانه در برفک و تست ولتاژ فن |
| کد ۵ | خطای طولانی شدن زمان دیفراست (بیش از حد مجاز) | بررسی سوختگی المنت، ترموفیوز یا تغییر اهم سنسور دیفراست |
| کد ۶ | خرابی یا قفل شدن فن کندانسور (پشت دستگاه) | تمیزکاری پروانه از گرد و خاک، روغن‌کاری یا تعویض فن |
| کد ۷ | خرابی مدار المنت هیتر دیفراست | سنجش مقاومت المنت با مولتی‌متر و بررسی رله برد |
| کد ۸ | نوسان ولتاژ ورودی برق شهری | بررسی ولتاژ پریز، استفاده از محافظ استاندارد یا چک کردن تغذیه برد |
| کد ۹ | خطای الکترونیکی داخلی برد یا ارتباط نمایشگر | بررسی ولتاژ رگولاتور و رفع عیب برد |
۳. شناسایی کدهای عملکردی (حالت‌های کاری بدون خرابی)
برخی از علائم نمایشگر کد خطا نیستند و تنها وضعیت کارکرد دستگاه را نشان می‌دهند:
- DF یا علامت ❄️💧: دستگاه در حالت برفک‌زدایی خودکار (دیفراست) است و نیازی به اقدام ندارد.
- SF (Super Freeze): حالت انجماد سریع فریزر فعال است؛ جهت خروج می‌توانید دکمه Super Freeze را مجدداً فشار دهید.
- SC (Super Cool): وضعیت سرمایش سریع کابین یخچال فعال است.
- EC (Economy): حالت مصرف بهینه انرژی فعال است.
- RF: وضعیت تنظیمات اولیه دما (Normal Operation Mode).
۴. مشخصات فنی مهم سنسورهای یخچال فریزر هیوندای
نکته کلیدی: سنسورهای دمای NTC مورد استفاده در اکثر مدل‌های یخچال فریزر هیوندای دارای مقاومت اسمی ۱۰کیلو اهم در دمای استاندارد ۲۵درجه هستند.
همچنین در مدل‌های مجهز به المنت ستون، المنت ستون وسط فریزر دارای مقاومت استاندارد ۳۴۵۰ و المنت ستون وسط یخچال دارای مقاومت ۲۸۶۸ است. در زمان تعویض سنسورها یا المنت‌ها، دقت به این ارقام جهت خوانش صحیح دما و جلوگیری از تکرار ارور الزامی است.
۵. راهنمای گام‌به‌گام رفع عیب خطاهای رایج هیوندای
۱. رفع ارورهای سنسورها (E1, E2, E3, F1, F2, F3, F4)
- دستگاه را از برق بکشید.
- قاب سنسور مربوطه را باز کنید و فیش آن را جدا نمایید.
- با مولتی‌متر اهم سنسور را در دمای محیط اندازه بگیرید (در دمای اتاق باید حدود ۱۰کیلو اهم باشد).
- با قرار دادن سنسور در آب سرد، مقاومت باید به‌صورت پیوسته افزایش یابد. در صورت باز بودن مدار (Open) یا عدم تغییر مقدار، سنسور را با نمونه اورجینال ۱۰کیلو اهم تعویض کنید.
۲. رفع ارورهای دیفراست و المنت (H1, H2, H3, H5 و کدهای ۵ و ۷)
- کاور پشت محفظه اواپراتور را باز کنید.
- ترموفیوز را تست کنید (باید بوق اتصال کوتاه بدهد؛ در صورت قطعی تعویض شود).
- اهم هیتر دیفراست را چک کنید (معمولاً بین ۱۵۰تا ۳۵۰اهم
- اگر المنت و ترموفیوز سالم باشند، رله دیفراست روی برد اصلی پلاتین چسبانده یا مسیر ترانزیستور درایور رله قطع است.
۳. رفع خطای عدم ارتباط (E0, EO, HFT و E6)
- لولای بالای درب را باز کرده و کاور پلاستیکی را بردارید.
- دسته سیم فلت عبوری را بررسی کنید؛ باز و بسته شدن درب ممکن است باعث لهیدگی یا قطع سیم دیتای سریال شده باشد.
- سوکت‌ها را تمیز کرده و ولتاژ تغذیه دیسپلی ۵ولت دی سی را با ولتمتر اندازه بگیرید.
۴. رفع خطای کمپرسور (C1, C3 و کد ۳)
- رله استارت و اورلود متصل به بدنه کمپرسور را جدا و بررسی کنید.
- سیم‌پیچ‌های موتور را از نظر اتصال کوتاه به بدنه بسنجید.
- در صورت سالم بودن موتور، ولتاژ ارسالی از رله برد به کمپرسور ۲۲۰ولت را هنگام استارت بررسی کنید.
۶. نکات پیشگیرانه جهت جلوگیری از خرابی مجدد
- نصب ترانس یا استابلایزر: بردهای پردازنده هیوندای نسبت به جهش‌های ولتاژ حساس هستند؛ استفاده از محافظ مانع از ارورهایی نظیر EE، EROR و کد ۸ می‌شود.
- رعایت فاصله با دیوار: کمپرسور و فن کندانسور برای تبادل بهینه حرارت حداقل به ۱۰ تا ۱۵ سانتی‌متر فاصله آزاد از پشت و طرفین نیاز دارند.
- سرویس سالیانه فن و کندانسور: انباشت پرز و خاک روی فن موتور مانع از خنک‌سازی لوله‌های کندانسور شده و آلارم‌های دمایی و فن (E3, کد ۶) را فعال می‌کند.
